ZitatHier im Forum gab es ja gerade die Diskussion, wie man die Tx-Antennen optimal im Rig anordnen könnte.
Hm, den Thread kann ich nicht finden..
Hast du vielleicht ein kleines Foto des fliegenden Windmessers, damit die anderen User wissen worüber wir sprechen. Nicht alle lesen ja K&F !
Gerhard
Hallo !
Vielen Dank an Ralf B. (Flattersaus) für die tolle Idee des fliegenden Windmessers mit der GoPro und dem Windmaster.
Zu sehen in der aktuellen Kite&Friends
Werde ich sicher nachbauen, jedoch ohne Videoübertragung, habe jetzt schon 2 Stück 5,8er Videosender in 3 Wochen gekauft, das ist einstweilen genug :L
Fotos folgen...
Grüße sendet Gerhard
Hallo !
Noch vor dem ersten Einsatz eine Schwachstelle entdeckt...wie weis ich wieviel Strom im Akkupack ist und wie kann ich einer Tiefentladung vorbeugen Eneloopzellen sollen ja angeblich nicht unter 1 V/Zelle entladen werden.
Ganz einfach, habe mir so ein Teil bestellt Spannungsanzeige Mit einem Widerstand kann man das Ding and div. Akkupacks anpassen. Finde ich als Elektroniklaie toll !
Nun habe ich auch das immer im Blick
Gerhard 8-)
Hallo !
Also ich muffe meist bei 165cm, oder wenn ich in D bestelle bei 200cm ! Packmaß von 240cm ist ja doch recht heftig, außer du hast so ein langes Auto..
Gerhard 8-)
Hallo !
Habe auch mal versucht so ein Ding zu bauen
Gerhard 8-)
Testfilme im Einsatz folgen, bin aber sehr zuversichtlich das es funktioniert.
https://youtu.be/PkYb0-j1Ptc[/media]]Kurzes Video vom Bau bzw. Funktionstest
Und ein paar Baufotos
ZitatOh man, das ist ja eine Wissenschaft für sich die Ihr hier auslebt.
Nicht wirklich, ist ähnlich wie der Unterschied von dir zu mir im Umgang mit PS, man braucht halt Grundkenntnisse und viel Praxis. Der Rest ist immer ein Versuch, denn es gibt in unserem Bereich im Vergleich zu anderen Hobbys sehr wenig Erfahrungswerte. Und es zeigt sich immer wieder dass bei einem Kapfreund bestimmte Bauteile super funktionieren bei Anderen trotz selber Bauteile geht nichts... :-o
Auch sind viele Drachenfeste schon "videoverseucht", da hilft dann ein sauber gebautes und erprobtes System und ev. Richtantennen um sein eigenes Signal gut zu empfangen.
@ Lena
Das wird ein Kraftakt, damit würde ich nie kapen weil solche Zugkräfte einfach nicht notwendig sind um unsere Rigs zu heben
Gerhard
Hallo !
Einsatzbereit :-O :L
ZitatFrühestens in 2-3 Monaten werde ich dann konkrete Aussagen machen wie das alles funktioniert. Ich halte nichts von 5 Minuten Testflügen und ähnlichen Versuchen. Viele Kapfreunde kennen mich ja und wissen das ich 1. meine Kapsachen nicht zimperlich behandle und 2. trotzdem 100%ige Einsatzbereitschaft erreichen will.
Einfach Akku anschließen und kapen, das hat die letzten 4 Jahre ohne Probleme funktioniert und das will ich auch mit dem neuen System erreichen.
Kämpfen auf Drachenfesten/reisen mit nicht funktionierenden Systemen, das mag ich einfach nicht
Gerhard
@ Hans
Von zufrieden kann ich noch lange nicht reden weil ja noch der ausgiebige Praxiseinsatz fehlt.
Die 2,4er Teile von Globeflight haben jahrelang super funktioniert, da gab es keinen Grund zur Klage. Wie auch im Moment war aber nicht alles erhältlich, deswegen habe ich mich wo anders umgesehen.
Meine alte GoPro legt immer nach 999 Bildern einen Ordner an, wenn ich also 5000 Zeitrafferbilder mache, habe ich dann 5 Ordner... Um Namenskonflikte zu vermeiden lasse ich immer einen Ordner auf der GoPro (lösche die restlichen über den PC), darin ein einziges Bild bei welchem ich die Nummer auf 999 geändert habe. So beginnt die Go Pro dann immer bei 001 und legt sofort einen neuen Ornder an wenn ich wieder neu anfange zu fotografieren. Tue ich das nicht macht sie dort weiter wo ich aufgehört habe.
Da der Zähler aber nur bis 9999 geht fängt sie dann in so einem Fall auch wieder bei 000 an, das erschwert das sortieren. Auch wenn man alles über die Kamera löscht fängt sie nicht bei 000 als Dateinamen an. Nach einem langen GoPro Tag lösche ich dann über den PC einfach alles bis auf den 1. Ordner wo mein 999 Bild drinnen ist. Und mehr als 9999 Bilder an einem Tag habe ich noch nie gemacht.
Vielleicht ist dass aber bei der neuen GoPro anders
Grüße sendet Gerhard
Hallo !
Ist doch toll, dann können wir schon Beide über Erfahrungen berichten
Bezüglich Links oder rechtsdrehend Posting# 14, der baut solche Antennen und sollte es wissen.
Grüße sendet Gerhard
Hallo !
Ein wenig weitergemacht. Ich will so wenig wie möglich Kabel unter der Fernsteuerung haben, deswegen kommt der Videoempfänger direkt an die Rückseite des Monitors. Dem Kabelsalat entgehe ich dadurch dass ich sowohl das Videosignal, als auch die Stromzuleitung des Videoempfängers direkt im Monitor angeschlossen habe. Im Endeffekt führt nun von der Monitor/Empfängereinheit nur mehr das Stromkabel zum Eneloop Akkupack. Mit einem Zwischenstecker. (BEC-Stecker, die kleinen Roten)
Zuerst mal in den Monitor geschaut, direkt auf der Platine wollte ich nicht löten,
dafür sind meine Lötfähigkeiten zu schlecht. :-o
Durch 2 Löcher werden die Kabel durch die Monitorrückwand geführt, später mit PlastiDip abgedichtet.
Löten lernen werde ich wohl nie :-O :kirre:
Abnehmbare Einheit falls ich mal was anderes versuchen will, Strom anstecken und fertig...
Bis auf die Halterung ist alles fertig, ich habe bei Graupner dieselbe Halterung bestellt mit welcher die SmartBox=Telemetriemonitor, am Bild Links zu sehen, montiert ist. Hoffe diese kommt bald an.
Unten auf der Fernsteuerung ist das wasser und sandfeste Akkupack montiert. Wenn ich die Fernsteuerung halte liegt auch genau der gedichtete Schalter des Akkupacks beim Zeigefinger, so kann ich ohne umgreifen jederzeit Strom sparen.(Monitor und Videoempfänger ein/ausschalten)
Grüße sendet Gerhard 8-)
- Editiert von Donnas Dog am 11.02.2013, 08:11 -
- Editiert von Donnas Dog am 11.02.2013, 08:13 -
@ Andreas
Danke für die Info. Ich weis schon dass man die Bilder entzerren kann, interessant wäre es aber schon wie die Bilder nur mir anders eingestelltem Blickwinkel aussehen, auch von der Qualität. Im GoPro Forum gibts da schon Beispielbilder, jedoch bei Luftbildern sieht die Sache anders aus denke ich (?)
Grüße sendet Gerhard
Hallo !
Finde die Bilder recht schön, sind diese bearbeitet oder "out of cam" ?
Hast du schon mal versucht bei den Fotos einen anderen Bildwinkel einzustellen ? Dann sollte ja die Verzerrung auch geringer sein. Und es wundert mich sehr das dein Akku 2 Stunden hält, von der Silver und Black liest man ja oft von nur 1 Stunde
@ Marcus
Wenn du die 3er bestellst erscheint sicher kurz darauf die bessere? 4er, damit müssen wir leben wenn wir das neueste Spielzeug wollen :-O
Gerhard 8-)
@ Lena
Danke für die umfangreichen Infos, mich hast du damit nicht gelangweilt
Mit der Antennenausrichtug bin ich aber immer noch nicht ganz im klaren.
Ist es sehr schlecht wenn die (oben abgebildeten) Antennen am Sender Richtung Boden, und die Antenne am Empfänger Richtung Himmel zeigt. Die Frage interessiert mich nur aus technischer Sicht. Denn ich denke die für uns relevanten Entfernungen bis ca. 3 oder 400 Meter (bei entsprechender Höhenfreigabe auf Drachenfesten) werden erreicht, egal wie die Antennen stehen. Und bei 99 % der Fotos werden wohl eher 100 oder weniger Meter zu überbrücken sein.
Gerhard 8-)
ZitatDer Test mit der im Auto liegenden Technik ist wie du festgestellt hattest nicht optimal.
Wie oben zu lesen bin ich natürlich alle 100 Meter ausgestiegen, im Auto liegend hatte ich nach 150 Metern kein Bild mehr..
Die Antenne am Rig wird zumindest bei mir im Kapalltag nach Unten zeigen, bietet sich an und geht sicher weit genug.
Und ich muss sagen das ich 2,4er Antennen nach einer Anleitung von "Flattersaus" selbstb gebaut habe und diese gut funktioniert haben, das waren allerdings Quadantennen welche relativ einfach zu bauen sind.
Gerhard
Hallo !
Heute wieder ein wenig weitergemacht.

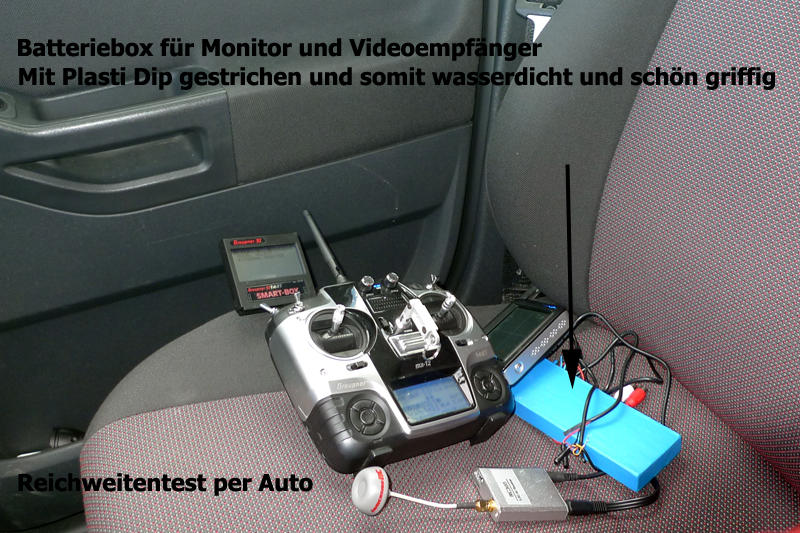

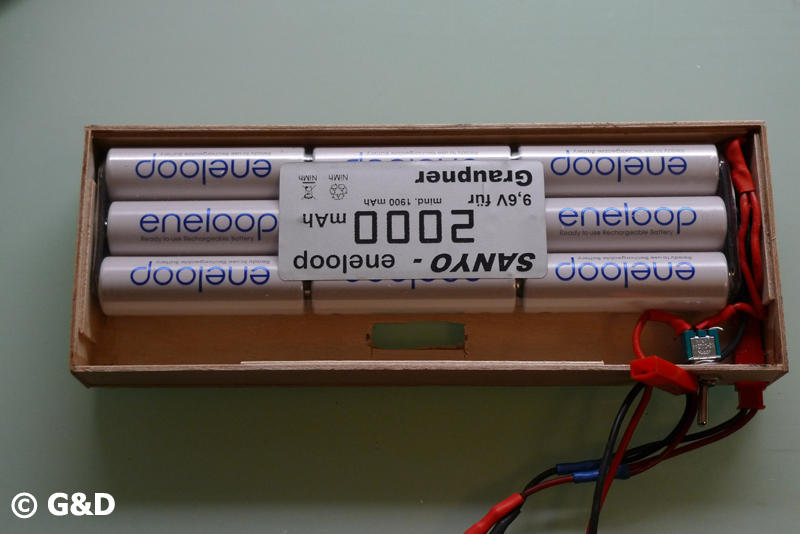

Zuerst aus dünnem Birkensperrholz eine Minikiste gebastelt für den Monitor/Videoempfängerakku. Die Box hat einen Schalter und wurde dann zum Abschluss mit Plasti Dip gestrichen. Das ist nicht sonderlich hübsch, jedoch wasserfest. Das ist mir wichtig weil die Box unten auf die Fernsteuerung kommt und ich nicht zimperlich damit umgehe wie ich mich kenne.;-) (nasse Wiesen, nasser Sand)

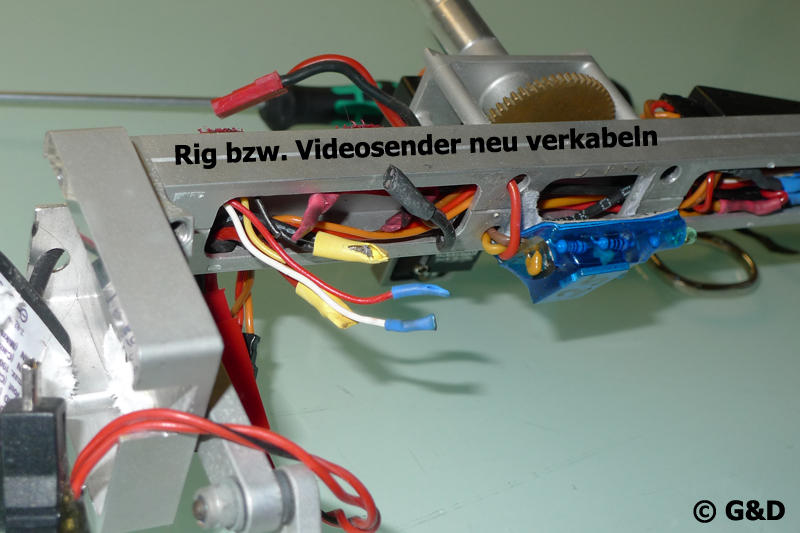

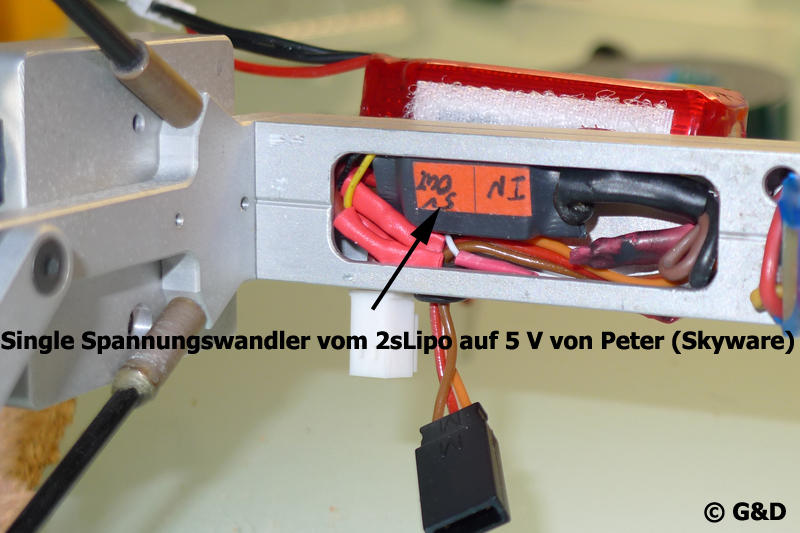

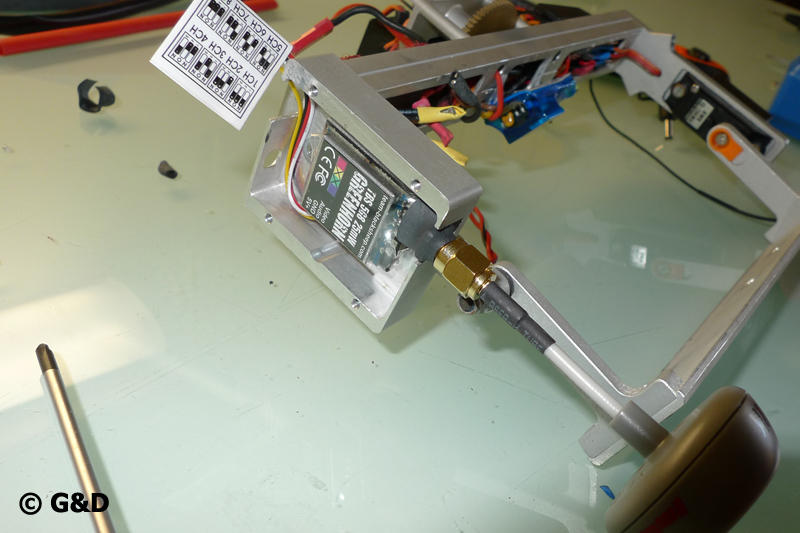

Da der neue Videosender nur 5 V benötigt musste ich einiges neu verkabeln und zum Einsatz kam auch ein 2. Spannungswandler von Skyware welcher mir aus dem 2 S Lipo am Rig schöne 5 V macht :H: Der 2. Wandler deshalb weil ich mir einbilde das dies wie ein extra Stromkreis ist und so Störungen durch Servos wie sie viele Kapfreunde haben ausbleiben. Zumindest hatte ich noch nie Störungen bei Servobetätigung, gesehen habe ich es aber schon oft.

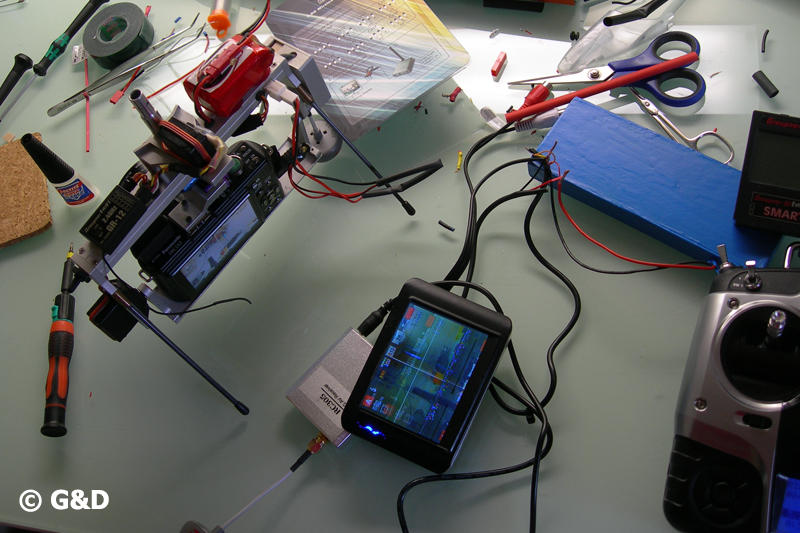

Dann der erste Versuch, im Bastelzimmer alles verkabelt, Rig ins Wohnzimmer - ca. 10-12 Meter :-o Hmmm, schon auf dieser kurzen Distanz kein klares Bild. Habe ich etwa Mist gekauft ?
Dann kurz Tante Google befragt und herausgefunden das die Antennen der 5,8er Anlagen gerne Sichtkontakt zueinander haben, Auswirkungen noch viel schlimmer als bei 2,4er Anlagen wenn dies nicht so ist.
OK, am Rig ist ja alles fertig, die anderen Teile in einen Sack, ab ins Auto und raus auf's freie Feld. In meiner Nähe ein langer Feldweg welcher sehr gerade ist, am Ende ein kleiner Teich mit jungen Bäumen.

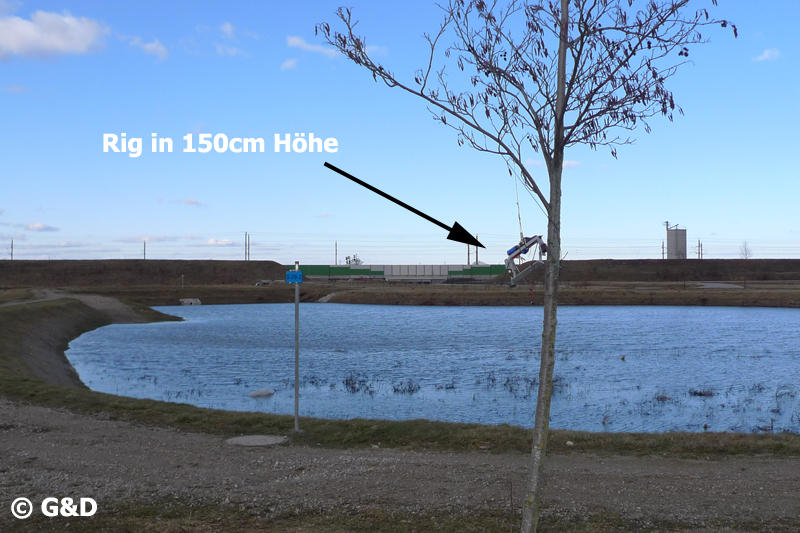

Dort das Rig einfach aufgehängt
Dann im Auto, Kilometerzähler auf 0 und losgefahren, nach jeweils 100 Metern ausgestiegen und den Empfang kontrolliert.
Fazit: Wenn das Rig in 1,5 Metern Höhe hängt, ich am Boden neben dem Auto stehe ergibt sich folgendes:
100 Meter OK, ganz klares Bild
200 Meter OK, ganz klares Bild
300 Meter OK, ganz, ganz leichtes Farbrauschen erkennbar
400 Meter, keine große Veränderung, trotz leichtem Farbrauschen Bild gut erkennbar

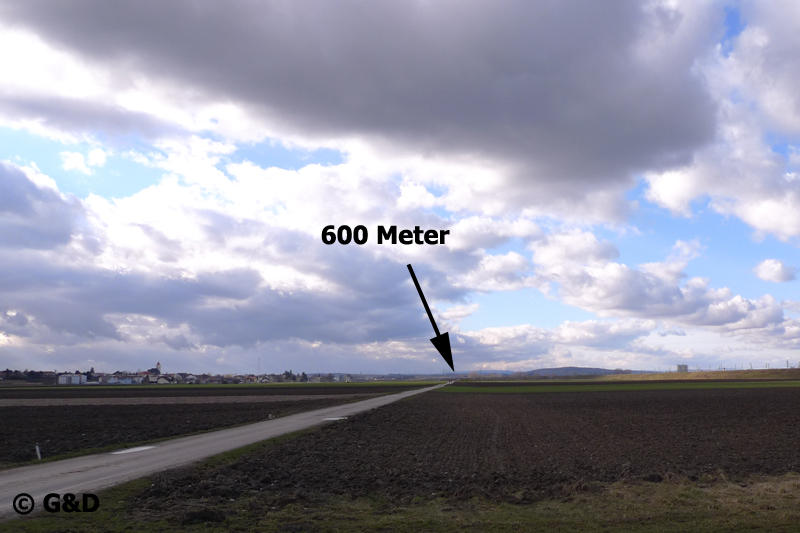

dann gleich weiter zu 600 Metern, länger war die Straße nicht, Bild auch dort noch erkennbar, jedoch rauschte es schon ziemlich.
Keine Ahnung ob sich da etwas ändert wenn der Drachen über mir in der Luft ist.
Ich bin aber sehr positiv überrascht :H: :H: :H: Für Kapaufnahmen auch an längerer Leine sollte das funktionieren, aber wissen tu ich es nicht.
Ich weis nicht was die Leute denn machen dass sie nach 50 Metern kein Bild mehr haben mit den 25mW Sendern. (in vielen Modelbauforen liest man solche Dinge) Ich denke aber es liegt meist an den Antennen oder unsauberen Verkabelung.
Weiter geht es dann mit der Montage von Monitor,Empfänger und Akkupack auf die Fernsteuerung, da warte ich aber noch auf eine Halterung von Graupner welche hoffentlich bald ankommt.
Gerhard
Tolles Video, bei schönem Wetter finde ich die GoPro echt gut https://youtu.be/ieSaPxKXgEU[/media]]Song :H:
Gerhard
