Moinsen zusammen,

die 150/2 Roloplan Replikas wurde seinder Zeit von Elliot in Lizenz produziert. Meines WIssens nach gab es genau 1000 Stück. Ich selbst besitze einige der Teile mit Nummerierungen über 900. Stäbe waren damals Raminholz, Waageschnur aus Hanfschnur, dazu eine rot lackierte Holzrolle mit der Flugschnur, ebenfalls aus Hanf.

Für Ersatzteile, speziell die Messingverbinder, evtl mal bei Elliot telefonisch anfragen. Vielleicht haben die noch passende Teile im Archiv..

Zu den Flugeigenschaften ist die Beschreibung recht passend, die einige Posts vorher abgegeben wurde: konstanter kräftiger Wind (auf Fanö gings sehr gut... ). Evtl. sind leichte Waagekorrekturen notwendig, fllas der Drachen seitlich abkippt, was gelegentlich an den Replikas mal vorkommt.

Beste Grüße,
Michael

Moin zusammen,

weiß jemand, was aktuell um den Möhnesee an FLugwiesen oder Treffpunkten bekannt ist?

Würde dort gern mal mit Vierleinern aufschlagen.

Grüße,
Michael

Moin,

zum Kleben entweder einen guten Sekundenkleber nehmen, der dann aber über ausreichend Fläche der Verbindungshülse benetzt sein muss. Oder einen guten 2K-Klber (2-Komponenten-Kleber) der in der Dauerhaltbarkeit besser ist, aber eine längere Aushärtezeit hat. Wichtig ist, das die Verbindungshülse mittig positioniert ist, das heißt die Hälfte des Teils ist innen verklebt, die andere Hälfte schaut heraus.

Für ein sauberes Fliegen möchte ich nochmals darauf hinweisen: kontrolliert die Längen der Flugschnüre. Innerhalb der Schnüre sind wenige Millimeter Differenz okay, aber keine Zentimeter. Wenn die Schnüre durch Recken sich auf verschieden Längen gedehnt haben, kann das zu Schwierigkeiten beim Steuern des DK führen (ist dann bei jedem Vierleiner schwierig...).

Daher die Schnüre komplett abrollen, einzeln recken udn dann die Längen kontrollieren udn bei Bedarf anpassen. Sauber angepasste Schnurlängen führen beim Vierleiner zu entspanntem Fliegen.

Grüße,
Michael

Hallo zusammen,

hier mal die passenden Bilder:

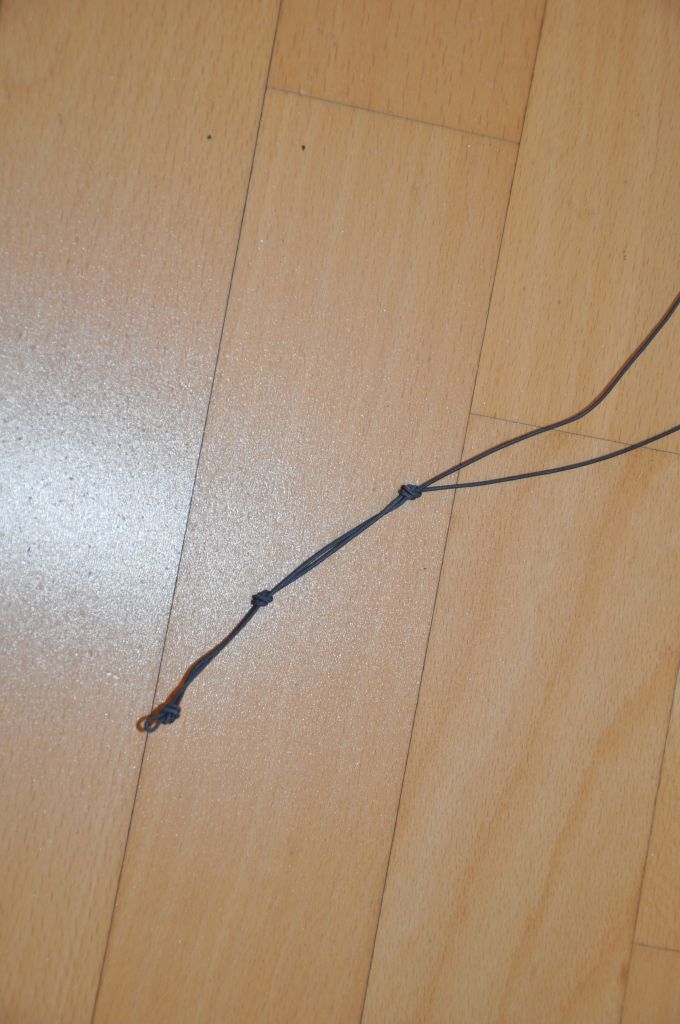

Der im Detail gezeigte Teil der Waage mit den zwei Knoten ist bei einigen Drachen zu lang geworden. Zur Verkürzung des Schenkels wird in der Mitte der dargestellt Knoten eingefügt und dort die Flugschnur angeknüpft. Der Drachen steht dadurch steiler und ist besser zu steuern.

Bei den Drachen mit zu großer Länge ist das Maß des Schenkels 100 mm. Der zusätzliche Knoten sitzt dann vom Kreuzungspunkt an gemessen bei ca 50 mm.

Ich hoffe das damit das Rätsel gelöst werden konnte.

Bitte beachten, das diese Einstellung nur beim 2,5 mit zu langem Waageschenkel unten vorzunehmen ist. Sollte dieser bereits 50 mm lang sein, dann ist alles gut.

Grüße,
Michael

Moin zusammen,

Sorry, wenn ich mich etwas umständlich ausgedrückt habe...

Am unteren Anbindungspunt der Waage links und rechts ist ein Knoten, an dem mit einer Bucht die Flugschnur befestigt wird. Dieser "Schenkel" ist zu lang, wodurch der DK zu flach steht. Wenn man auf halber Länge einen Knoten einfügt, und an diesem Dan die Flugschnur mit der Bucht befestigt, steht der DK etwas steiler und ist insgesamt etwas straffer, mit mehr Druck auf den unteren Schnüren zu fliegen. Dadurch kann ich ihn insgesamt besser steuern und das Trudeln verhindern.

Der Abgleich der Leinenlängen (Flugschnur, nicht Waage) ist eine zusätzliche Maßnahme, um ein kontrollierter Flugverhalten zu bekommen. Sobald Leinenlängen über 10 - 15 mm Differenz beim Vierleiner aufweisen ist es schwierig, den Drachen sauber zu fliegen und in schwierigeren Flugmanövern unter Kontrolle zu halten. Rührt einfach von dem Problem, das Vierleiner Schnüre in größeren Stückzahlen nicht so sehr einfach mit geringer Toleranz zu fertigen sind.

Hoffe, das ich es do etwas "greifbarer" darstellen konnte.

Grüße, bleibt gesund,

Michael

Hallo zusammen,

der abgebildetet DK ist ein 2.5, nicht der im Betreff erwähnte 2.0...

Beim 2.5 ist in einer Charge der untere Anbindungspunkt der Waage zu lag geworden. Dadurch steht der Drachen zu flach und ist nur schwierig steuerbar. Kürze den Schnekel durch einen Knoten auf halber länge und ziehe die Flugschnur auf den Knoten auf gekürzter Länge. Das sollte als erste helfen.

Dann bitte die Flugschnüre auf identische Länge prüfen. Es gibt gelegentlich am Ausrutscher mit Einer Abweichung einer Schnur von mehreren Zentimetern. bei der Kontrolle alle Schnüre auch noch mal recken, damit endgültige Längenunterschiede sichtbar werden. Damit, also mit differenten Leinenlängen, ist jeder Vierleiner nur schwer zu fliegen. Nach einem Abgleich der Waage und der Anpassung der Flugschnüre sollte alles gut sein.

Grüße,
Michael

Moin,

Advantage hieß das Gestänge, wenn es nicht im Revolution verbaut wurde. Pro Spar Competition waren GFK-verstärkte Kohlefaserstäbe. Hervorragende Stäbe. Habe die in den ersten REV 1.2 eingesetzt. Nahezu unkaputtbar. das erste Gestänge, das ich mal in einem REV 1.2 eingesetzt habe funzt heute noch.

Grüße,
Michael

Moin,

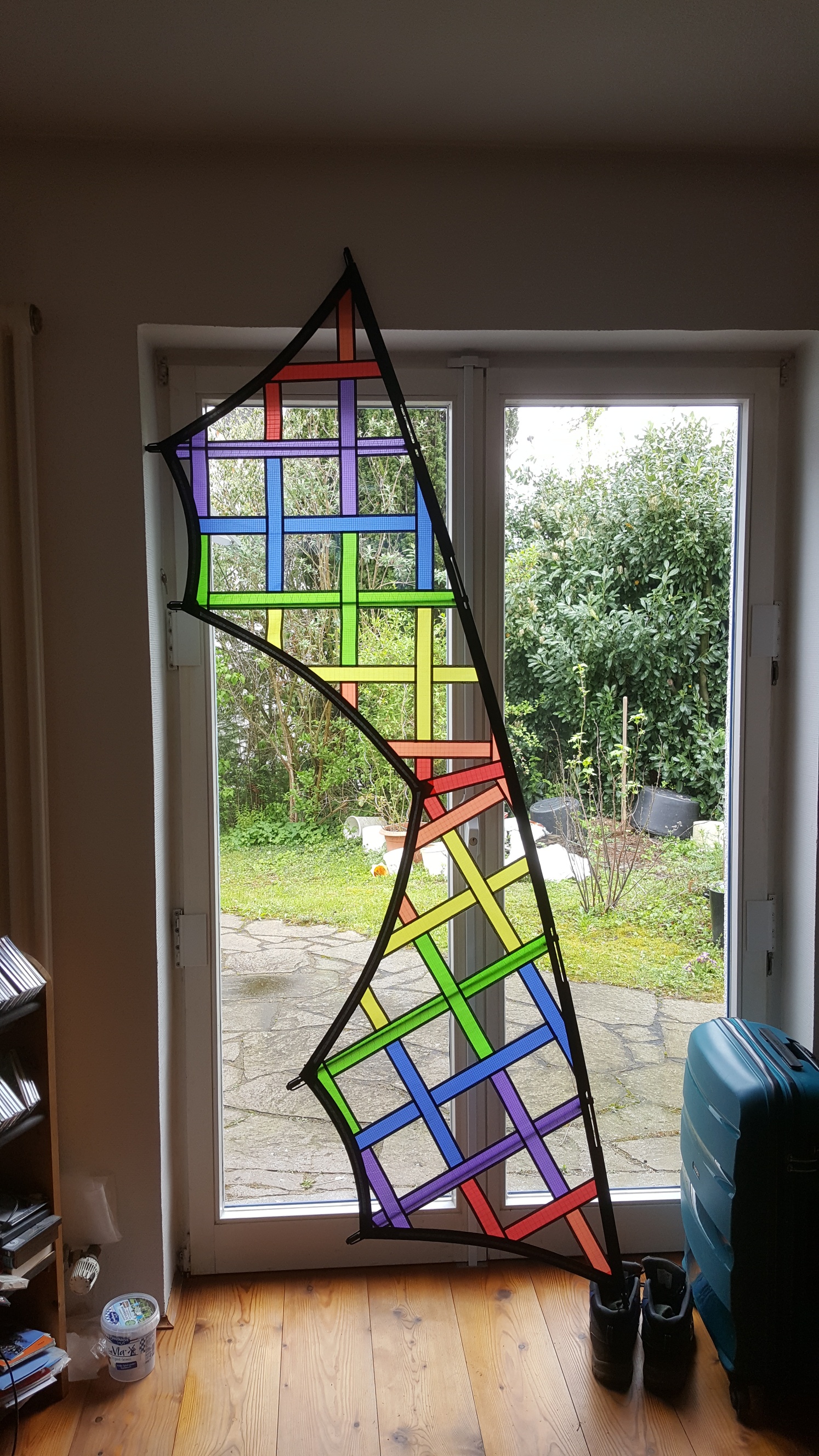

die Schleppkante habe ich einfach mit zwei parallelen Nähten vernäht. Der Drachen macht keine Geräusche. Wenn das sauber verarbeitet wird, kann man sich eine Ruhigstellung per Schnur oder Dacron sparen.

Grüße,
Michael

Moinsen und frohe Weihnachten

habe die Schablone sowohl "von Hand" als auch in CAD erstellt. Das passt schon...

Die Kurve ist kein konstanter Kreisbogen, von dahe rist auch die Sache mit dem Stab durch die Punkte gebogen nicht so ganz einfach. Es gibt von Elliot durchaus Anleitungen, die irgendwo nicht passig sind. Die vom Hawk ist aber 100%ig.

Grüße,
Mchael

Moinsen,

hier nun, etwas verspätet, aber ich musste die vergilbte Anleitung erst mal finden....;-) die Maße für die lange Waage:

Kurzer Schenkel 770 mm Gesamtlänge, langer Schenkel 1590 mm Gesamtlänge. (alte Maße: 720 mm / 1280 mm).

Umstellung lohnt absolut.

Grüße, frohes Fest,

Michael

Moinsen...

so viel Fragen auf ein mal

Gebaut habe ich nach dem Plan mehrere Hawks...

Die Anleitung ist schon etwas betagt, daher die Ansage 8 mm GFK oder 6 mm CFK. Das war damals üblich, da es erst die Anfänge von CFK Gestänge in Drachen waren und diese damals noch reichlich teuer waren.

Als die Teile noch in Serie gebaut wurden, bestand das Gestänge aus 6 mm CFK und nur untere Querspreize in 8 mm CFK (genau wie bei der ersten Generation des Jet). mit 125 cm habe ich mich vertan. Außenstäbe sind ca 125 cm.

Klar kannst Du den Hawk auch mit 6 mm Außenstäben bauen. Meine Erfahrungen haben aber gezeigt, das der Drachen mit 8 mm besser ist bei höheren Windgeschwindigkeiten ziehen sich die Außenstäbe zwischen Anbindung obere/untere Querspreize ein, was zu unkontrollierbaren Spins und sehr hohem Druckaufbau führt. Ich würde ihn immer wieder mit 8 mm Außenstäben bauen.

Wären also 2x 75cm (plus x für die Verbinder wenn Du Verbinder und Mittelkreuz nimmst, dann ist bedingt dadurch, das ein Mittelkreuz in der Mitte etwas aufbaut und die Verbinder im Anschlag zum Außenstab auch etwas aufbauen, die Spreize etwas kürzer zu sägen. Kann sein, das Du da bis 1 cm pro Seite kürzen musst. Das kann man sich aber im Zusammenbau austüfteln. Wenn der Bauch weniger wird als notwendig wird der Drachen so aggressiv im Start- und Flugverhalten, das es keinen Spaß mehr macht.

Ein Hinweis noch zum Tuch: das der Drachen eh erst ab konstanten gute 3 bft vernünftig fliegt und in der Bauweise mit 8 mm Stäben auch gut nach oben hin was verträgt ist ein schweres Tuch sinnvoll. 55 - 60 g/m² passen da gut.

Anpassung der Stablängen an Nocken statt geschlossener Taschen: kommt auf die Nocken an. Überstand der STäbe muß auf Taschenlänge und notwendigen Überstand für die Nocken angepasst werden. Abspannung würde ich dann besser per fester Schnur (stabile Dacronschnur oder ummantelte Dyneema) statt mit Gummischur, da hier doch ganz ordentliche Kräfte wirken.

Grüße,
Michael

Moinsen,

der Bauplan vom HAWK ist passend. Der funktioniert so, wie er gedruckt ist

Die Maßskizzen sind wirklich als Skizzen zu sehen, keine Maßstabsgetreue Zeichnung.

Einige Dinge wären überlegenswert bezüglich Änderung:

- Evtl macht es Sinn den Hawk mit Splitkappen an den Außenstäben und dem Kielstab zu versehen. Ich habe das mal so gebaut, ist etwas stabisler als die geschlossenen Taschen, dei gern nach einigen Bodenberührungen mal aufribbeln.

- Ich muß mal schaeun, ob ich die Maße eben finde, bzw. die Bauanleitung... Ich habe die Waage mal umgestellt auf eine Waage, die nach Erstellung der Bauanleitung eingesetzt wurde. Die hat etwas längere Schenkel, dadurch ist der Drachen besser zu fliegen, etwas einfacher zu starten und enge Spins gehen besser. Außerdem ist die Belastung des Gestänges bei der langen Waage etwas minimiert.

- Die Leitkantenstäbe würde ich in 8 mm CFK bauen, Kielstab kann in 6 mm bleiben.

- Wenn ein besseres Packmaß gewünscht ist würde ich die untere Querspreize teilen und mit einem Mittelkreuz arbeiten. Dabei ist nur darauf zu achten, erst recht, wenn noch moderne Verbinder statt Schlauch für die Stabverbindungen genutzt wird, das das Gesamtmaß von 125 cm für die Querspreize eingehalten wird. Sonst wird der Drachen vom Bauch her so flach, das er nahezu flugunfähig wird.

Grüße,
Michael

Zitat von gerard61

Genau , jeder wie er mag , ab 6 bft. fliege ich diesen Kite , ganz locker aus dem Handgelenk ohne Qual bis 9 bft.

Aber ein geschützter Raum , ein Glas Wein und ein gutes Buch hat auch was für sich .

Die Qualen am Handgelenk merkst Du doch garnicht mehr vor lauter Quälerei überhaupt stehen zu bleiben und nicht selbst durch die Gegend zu fliegen... 9 Bft...

Grüße,
Michael

Moinsen,

ich würde einen leichten udn einen stabilen Gestängesatz nehmen.

Dazu ein leichtes Segel und ein mittelstark ventiliertes Segel.

Je nach Gestängeeinsatz kann man mit dem vollen Segel schon mal einen rechtweiten Windbereich abdecken, wenn es mit dem Zug zu viel wird kann der stabile Gestängesatz ins ventilierte Segel eingesetzt werden. Damit sollte man dann bis zu echten 5 bft auf der sicheren Seite sein.

Ich möchte bei ab 6 bft keinen 4-Leiner mehr quälen und mich selbst dem wetter aussetzen. Für solche Winde gibt es geschützte Räume, ein gutes Glas Wein und ein gutes Buch dazu.

Aber: jeder so wie er mag

Grüße,
Michael

Moinsen,

bissl verfremdet der Thread... passt irgendwie nicht zum Betreff

Grüße,
Michael

Moinsen,

der Shiva ist auch bei Spiderkites bereits angekündigt...

Grüße,
Michael

Moinsen,

bei den Kersch Verbindern kommt kostenmäßig noch dazu, das man einige Stäbe dann noch in 10 mm statt in 8 mm ausführen muss. Ich meine, das nur die Diagonalstreben in 8 mm bleiben dürfen und alle Längsstäbe in 10 mm ausgeführt werden müssen. Das gerät ist dann zwar bocksteif aber hat auch einen rel. hohen Preis für das Gesamtgerüst.

Grüße,
Michael

Moinsen,

es gibt aus dem ehemaligen Drachenladenverbund "Handkerchief" eine Speedwing Bauanleitung, die in einigen Drachenläden wie z.B. Flying Colours oder Metropolis und sicher noch einigen weiteren noch erhältlich ist.

Die Anleitung passt und ist mit allen notwendigen Details beschrieben.

Beste Grüße,
Michael

Zitat von Jens Lück

Moin,
nun, das wird daran liegen, daß sich die Drachen noch im aktuellen Produktprogram befinden und Elliot die Drachen sicherlich lieber selber verkauft.

Es ist bekannt, daß ich zu Bauplänen und Nachbauten eine recht liberale Haltung habe (ich habe zum Beispiel kein Problem mt Baupläne von Drachen die nicht mehr verkauft wreden),
aber auch ich bin gegen Baupläne die dem aktuellen Verkauf schaden.

Es ist ein Ding, wenn man die Maße abnimmt vom Drachen eines Kumpels und dann im stillen Kämmerlein sich selbst eine einzelne Kopie baut (welche aber immer deutlich vom Original abweichen wird),
aber von Drachen wie z.B. Mirage /XL, die aktuell verkauft werden, Pläne zu verbreiten finde ich persönlich nicht akzetabel.

Viele Grüße, Jens

Alles anzeigen

Hallo Jens,

D´acor... Besonders mit dem dem Zwischensatz der Kopie aus vorhandenem Drachen, der zumeist nicht an die Maßhaltigkeit des Originals heranreicht.... allerdings ist es wirklich so, das Elliot diverse Pläne vor langer Zeit zum Nachbau freigegeben hat, und diese auch auf der Homepage frei herunterzuladen sind. Des Weiteren gab es auch Pläne mit Zuschnitten in 1:1. Die Pläne wurden allesamt von mir erstellt.

In sofern: alles gut

Link zu weiteren Bauplänen: https://www.elliot.de/downloads/

Grüße,
Michael

Denke das die Stäbe zur Profilierung und evtl. zum Starten, wenn der Drachen mal flach liegt, gedacht sind.
