Ich werd mal meine Drachentasche von Dachboden kramen müssen und dir Bild machen. Allerdings wird es schwierig, ein Bild vom Innenleben zu machen, da ich ihn wieder verklebt hab. Einziger Zugang ist die original Batteriefachöffnung.
Fliege ja nur noch ganz selten, wenn überhaupt.

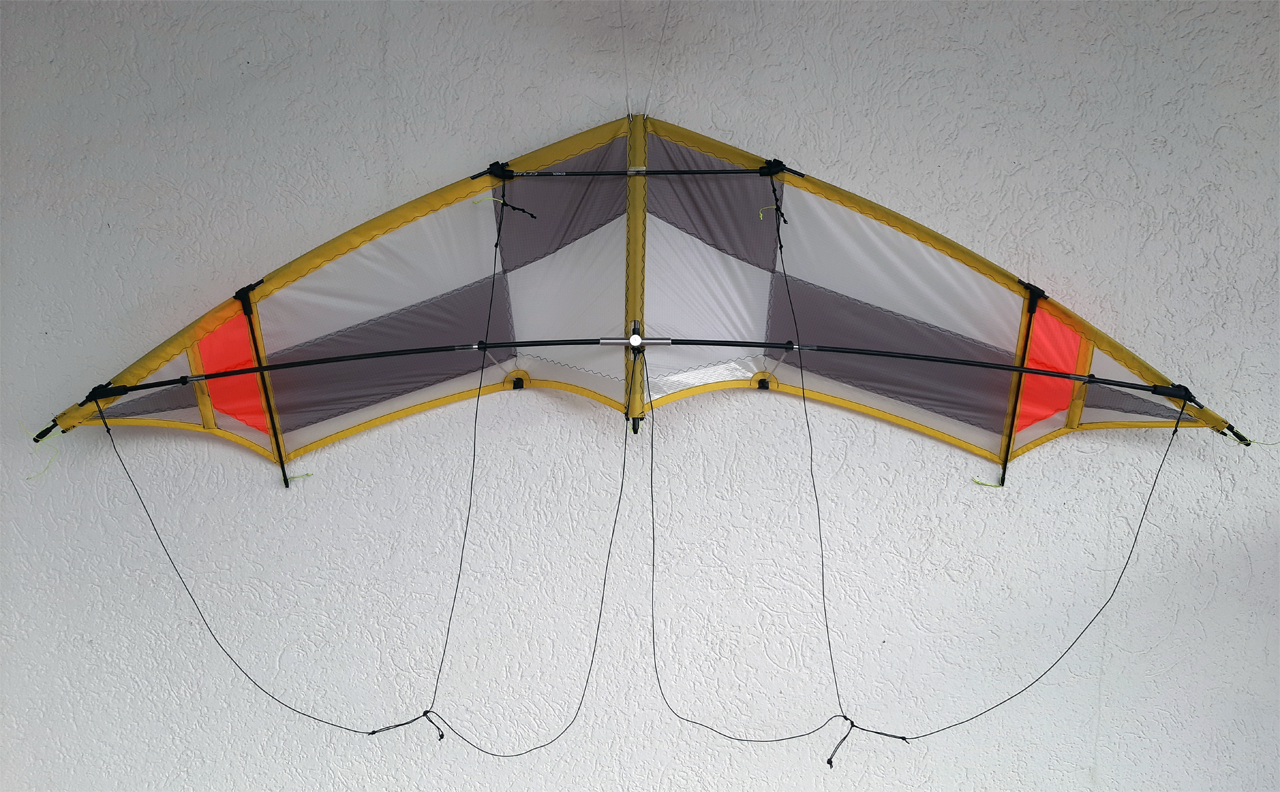

Hab sogar noch 5 Eigenbauten hier, welche noch nicht ein mal an den Leinen waren.
Arduino und Stromversorgung passen locker rein, hab sogar noch mit Schaumstoff ausgestopft, dass sich nix bewegen kann.
Da der Magnet nur 0,0067g wiegt (Link) , hab ich auf ein Gegengewicht verichtet. Hätte höchstens eine Nadelspitze gegenüberliegend einschmelzen können.
Ich benutz für meinen Windmesser einen Hall-Sensor, da ich damit für meine Drehbank schon einen Drehzahlmesser gebaut hatte. Den musste ich nur unwesentlich umändern und das Programm anpassen, dass er mir anstatt der Drehzahl die Windgeschwindigkeit anzeigt.
Hat auch etwas gedauert, bis das alles gepasst hat, weil woher weiß ich, wieviel Umdrehungen von dem Rädchen welche Windgeschwindigkeit ist?
Hab es letztendlich so gemacht, dass ich mir mein Laptop geschnappt, den Windmesser am Lenker befestigt, beim Fahren den Tacho mit dem Windmesser verglichen habe. Unterwegs hab ich dann mit dem Laptop so lange an meinem Programm geschraubt, bis mein Tacho und der Windmesser den gleichen Wert angezeigt haben.
Gruß Jörg
Hier noch ein Video, wie man einen Windmesser mit dem Arduino bauen kann. Allerdings benutz der Typ nen Reed-Kontakt als Impulsgeber. Vom Prinzip her das gleiche, allerdings gehen die Reed-Kontakte schneller kaputt, da es halt mechanisch ist (2 Drähte, welche durch den Magnet geschlossen werden)
