Beiträge von gladdi

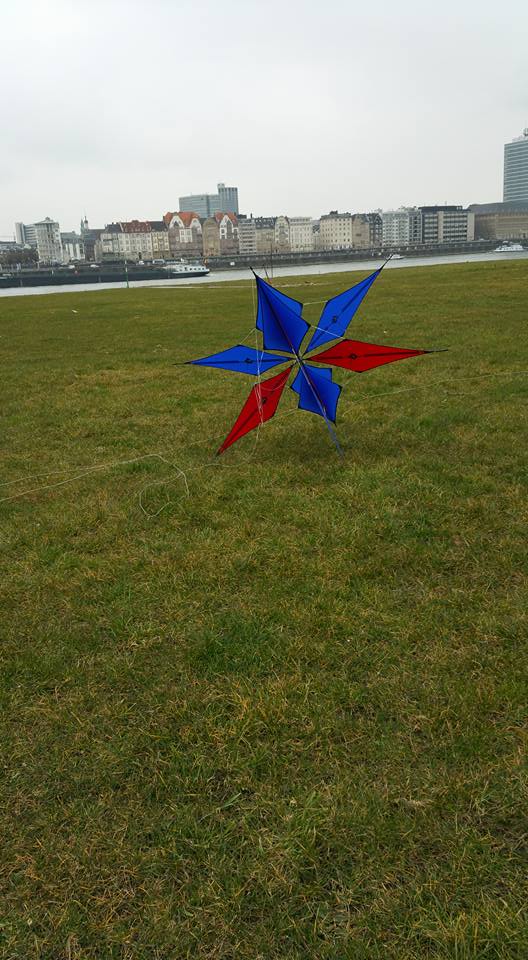

  • Wie heißt dieser Stern / Snowflake Drachen

    Zitat von AK-Kites

    @ gladdi. Herzlichen Dank für dein Lob. Dieses gebe ich uneingeschränkt weiter, da ich selbst nicht diese Möglichkeiten habe, so etwas herzustellen. Ein Drachenfreund aus den Niederlanden hat dieses Teil herstellt. Werde ihm dies ausrichten, wenn ich ihn wieder auf der Wiese treffe.


    Toboe: Das Mittelteil des 6 Flüglers ist ja ein Bestellteil von jedem Drachenladen. Die ganz normale Mittelscheibe 6 mm x 6 Stk. + Mittenbohrung.
    Leider ist diese Standardscheibe für den 18 Flügler nicht zu gebrauchen, da die Flügel in einem anderen Winkel auf die Mittelstange treffen. Bislang kenne ich keinen Standardverbinder, welcher hierzu umgebaut werden kann. Eine Alternative wäre, dass die Flügelstangen durchgängig sind und nur an dem Kreuzungspunkt mit der Mittelstange fixiert werden. ABER Da treffen dann so viele Stangen aufeinander, was bestimmt nicht zu fixieren ist und optisch nicht überzeugt. Ebenso verhält sich das mit einem Schlauch. Drei Schlauchstücke = 6 Stangenaufnahmen für die oberen Segel plus drei Schlauchstücke = 6 Stangen für die unteren Segel. Somit 6 x Schlauch aufgespießt auf der Mittelstange sind ca. 9 cm dick. Schön ist anders. Und der Flügelwinkel wird nicht vorgegeben bzw. unterstützt. Selbst wenn dies doch so wäre, muss noch beachtet werden, dass an diesem Mittelteil alle Flügelsegel ( 12 Stück ) festgemacht werden müssen. Und nun wirds eng und unübersichtlich.


    Also ich denke, so ein angefertigtes Teil löst das Problem technisch, wie optisch am besten. An meiner Mittelteilkugellösung besteht auch das Problem, wie man die Flügelsegel am besten fixiert, sodass sie auch bei jedem Neuaufbau auf der Wiese, da sind, wo sie hinsollen.

    (Drachenfreund aus den Niederlanden) wenn das der ist, den ich auch kenne, diesen treffe ich in Kamen. leider sind mir das zu viele Flügel, aber ich finde den Drachen trotzdem sehr gut auch die komplette Umsetzung. Was mich noch Interessiert ist, wie machst Du die Segelspannung an der Kugel fest.

  • Wie ermittle ich die Waagenlänge eines Parafoil?

    hier mal was kopiertes


    Die Herstellung der Waage erfordert höchste Präzision, wer hier unsauber arbeitet wird später keine große Freude an seiner Parafoil haben. Folgendes Verfahren hat sich gut bewährt.
    Auf einem Brett oder einer Dachlatte von ca. 2,3 m Breite schlägt man im Abstand von 250 mm 10 Nägel ein. Das Brett wird am Boden so befestigt, dass es nicht verrutschen kann. Genau in der Mitte der Nägel, zwischen Nagel Nr. 5 und Nr.6 wird im rechten Winkel eine 4 m lange Gerade gezogen und am Ende eine Befestigungsmöglichkeit für die Waageleinen geschaffen. Hier ist nun der gemeinsame Endpunkt aller 10 Einzelleinen. Von Nagel 1-10 laufen nun alle Waageschnüre zum gemeinsamen Endpunkt ( einen der 3 O-Ringe). Für alle 3 Kielreihen die gleiche Prozedur anwenden.
    Das Einstellen der Waage erfordert etwas Geduld. Nur mit richtig eingestellter Waage fliegt der Drachen optimal. Der Anstellwinkel wird ausschließlich an den drei gleichlangen Leinen ( 80-100cm ) die zum O-Ring führen an dem auch die Flugleine befestigt wird, eingestellt. Als Grundeinstellung verkürzt man die vordere Waageleine um ca. 15 cm. In der Regel fliegt dann der Drachen schon. Die vordere Waageleine nun so weit verkürzen bis ein optimaler Flugwinkel erreicht wird. Die mittlere Waageleine bei Bedarf verändern, wenn die Parafoil einknickt oder die Kiele flattern. Die hintere Waageleine bleibt unverändert. Eine Feinabstimmung erfolgt an den äußeren unteren Waageleinen ( Kiel Nr.3). Bricht der Drachen zu einer Seite aus, dann ist auf dieser Seite die Waageleine zu verkürzen.



    dieses jetzt auf Deine Kiele umsetzen.....

  • Winterprojekte 2015 / 2016

    KLASSE!!!!!!!!!!!

  • Winterprojekte 2015 / 2016

    Klasse!!!!!!!!!!!!!!!!!!!!!

  • Winterprojekte 2015 / 2016

    Zitat von AK-Kites

    @ Crush: So wie es aussieht wurden die inneren Segelkanten der Flügel deutlich begradigt. Also der Bereich, der beim Original mit den farbigen "Bananen" verziert werden. (s.mein Profilbild.) Dies ist durchaus machbar, was gladdi überaus toll und mega sauber umgesetzt hat. Er wirkt somit deutlich gerader und mechanischer. Einen Einfluss auf die Spannung der Segel hat dies aber nicht. Gut gearbeitete "runde" Segel wurde auch schon super faltenfrei hergestellt.


    @ Gladdi: Hey du baust ja es sowas von genau. RESPEKT. Und den "Roten" möchte ich gerne mal bei einer Abendsonne am Himmel sehen. Sieht die Farbe auf dem Bildschirm ja schon mega gut aus, knallt das am Himmel bestimmt noch zig fach besser. Das Ding ist aller erste Sahne.


    Gruß
    Armin

    Dankeeeeeeeeeeeeeeeee Dir..so bin ich halt ..grins :)
