Beiträge von Wolfb

Und das sind die größen

60 zelle Baumwolle und Bambus

Das ist einer von vielen Kleinen

Genau

Herausforderung ist ein 5 cm Zelle Langflügel mit Topsegel 1.2 mm CfK Rohr als Gestänge.

Da kommt Freude auf

Hi,

ich denke 1-2 cm aus der Mitte nach oben versetzt, reicht aus.

Bei den Spreizen sollte schon auf ausreichende "Steifigkeit" geachtet werden.

Bei einer 35 er Zelle mit Langflügel wird die Spreize in der Vorderen Zelle ca. 1,85 - 2m lang sein, je nach Form der Abspannung.

Am Kreuzungspunkt kann bei Bedarf die Spreizen miteinander fixiert werden. Dickes Gummiband geht da schon.

Ich habe meine immer ohne Fixierung geflogen, es ist nichts zu Bruch gegangen.

Viel Spass beim Bauen.

Hi

der Rok ist 1,2 m hoch, gebraucht, ich würde dir ein paar Fotos zusenden.

Sende mir bitte Deine Mail Adresse.

oder wir telefonieren demnächst

Gruss Wolfgang

Hallo,

da ich nun den Entschluss gefasst habe mit dem Drachenfliegen aufzuhören, möchte ich die Gelegenheit nutzen meine verbleibenden Drachen und das Restmaterial und Zubehör abzugeben.

Es handelt sich um Eigenbauten, Rokakaku- Kampfdrachen, Roloplane in Baumwolle, Leichtwinddelta, und noch ein paar andere Dinge wie "Hüpfbälle" Knüpferschlange, (eine dreht falsch) Robben 1m und 3,5 m Länge und so weiter.

Material sind noch Reststangen und jede Menge Muffen sowie Einzelne Verbinder in verschiedenen Ausführungen da.

Etliche Meter Spi (Contender in Pink und Grün) und Einiges anderes in geringen Mengen.

Dacron in verschiedenen Breiten und Farben, Saumband 25 mm in Polyant 25 mm breit etliche Meter, Reflexband zum Säumen in 25 mm breite etliche Meter.

Schnüre bis 400 Kp auf Spulen und einege unbenutzt.

Reste von Drachenliteratur, Sport und Design Hefte, und Minicodys in 5cm Zellengröße kurz und Langflügel alle Flugfähig im Transportkoffer.

Wollte hier nicht alles gesondert einstellen. Abholung wäre mir am liebsten. Über den Preis werden wir uns schon einig.

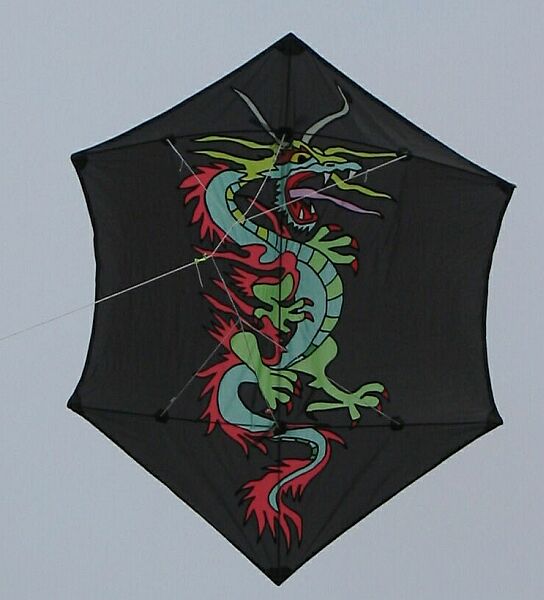

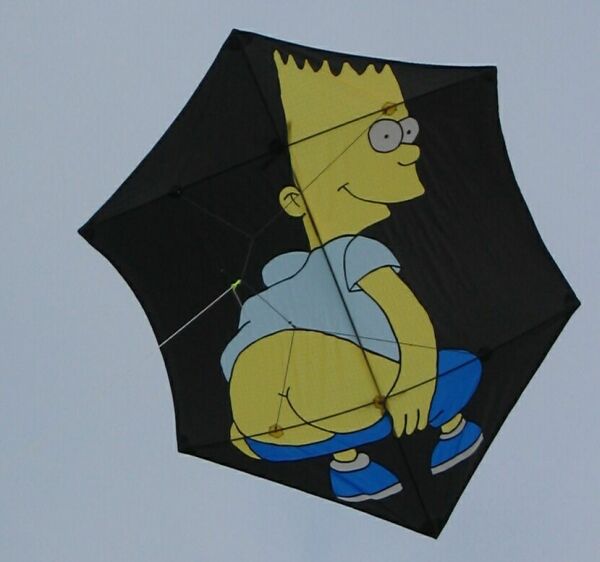

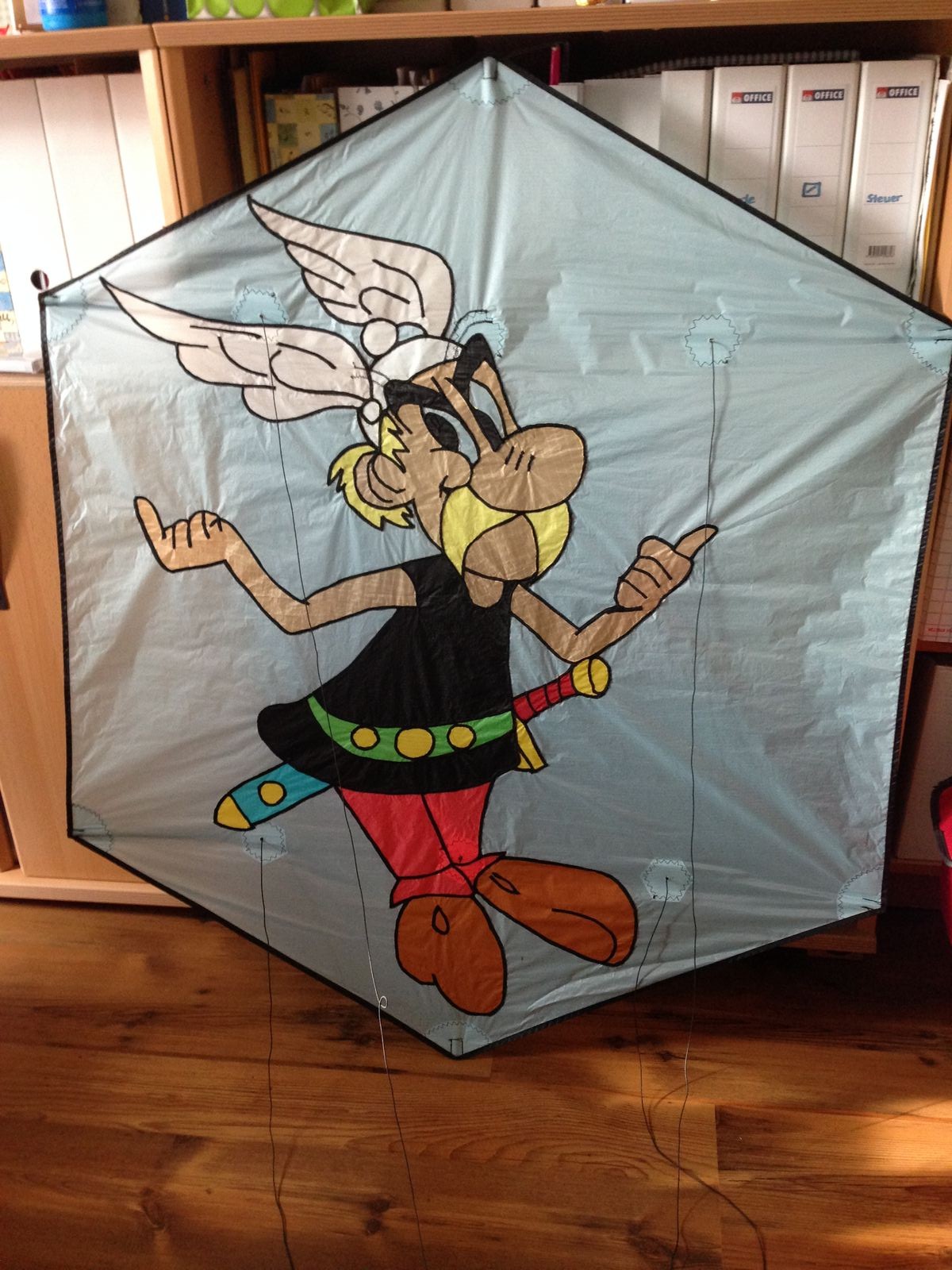

Hier eine Kleine Auswahl von Drachen, andere muss ich erst noch auf Foto bannen

Bei Interesse bitte mal melden, dann kann ich weitere Fotos einstellen.

Hi,

ich habe auch eine alte Pfaff, die hat Segelmacherstich da kann ich die Breite des Zickzack variabel wählen und Wenn ich auf "3fach- Zick zack " gehe dann nimmt die Maschine die Breite der eingestellten ZickZacknaht und macht die entsprechenden Zwischen stiche.

Gruss Wolfgang

Hi,

das ist so nicht ganz richtig.

Im Netz gibt es Fotos mit Stichen, da ist eindeitig ein Segelmacherstich zu erkennen.

Möchte aber nicht einfach ein Foto hier reinstellen.

Eine klene Suche reicht dann wirst du Das Foto Finden.

Gruss Wolfgang

Hi,

es gibt auchdie Möglichkeit das Rohr für die vordere Spreize nicht zu teilen. Bei der Größe müsste das noch gehen.

Wenn geteilt wird eine vernüftige Muffe zu verwenden und ds Rohe von Innen zu verstärken. Bei 6 mm CfK passt 4mm (je nach Hersteller ) in da 6er rein.

Wenn vorhanden kann als Muffe auch ein Stück 7,5 Epoxy Rohr verwendet werden(Falls noch vorhanden)

oder die "Muffe" wird in den Bereich des Flügels verlegt, dann würde ich aber Tunnel auf den Flügel nähen in denen die Rohre laufen.

Die 6 er gegen 8er Rohre tauschen.

Tunnel oder Fixierung am Flügel währen auch sinnvoll und mit wenig Aufwand zu realisieren..

MfG Wolfgang

Hi,

nach meiner Erfahrung sollten die Zellen an den gezeichneten Stellen so gespannt werden, dass die Abstände unten genauso lang sind wie oben an den Längsstangentunnel.
Die Ecken "Oben und Unten" sollten genau übereinanderstehen.
Von "Wölbungen" habe ich bislang nichts gehört oder so gebaut. Mittlerweile ca. 20 Cody in allen Varianten.
Wichtig sind nach meiner Erfahrung eine Symetrische Bauweise. Ich messe immer die Diagonalen der vorderen und hinteren Zellen.
Den Abstand der Flügelspitzen zum Boden. Die Flügelstellung zum Boden Waaagerecht oder leicht nach unten Schräg zum Boden je nach Gusto.

Viel Spass beim Bauen

PS: mein erster Einleiner war auch ein Cody ( nach 3 Speedwing)

Hi,

wenn die Kanten gesäumt werden würde ich die nicht heiß schneiden.
Für solche Bögen habe ich einen 2 m langen CFK Stab (5mm Rohr) gebogen, Rundung kannst Du mittels Schnur an beiden Enden gut einstellen.
Tuch doppelt legen, gut fixieren und mit Cuttermesser am Stab langschneiden.

Dazu habe ich eine Tapezierschiene und Winkel verwendet (Fixieren)

Wenn es möglich ist auf einer Glasplatte schneiden, so habe ich das bisher gemacht.

Viel Erfolg Wolfgang

Hi,

hab mal ein paar Fotos meiner Eulen eingestellt.
Es handelt sich hierbei um 16 Eulen mit einer Spannweite von ca. 1m, und ein bis 2 Eulen (nehme ich als Eltern mit ca. 2m Spannweite) an einer Schnur ca. 100 m Länge.
Die Eulen werden mit Seitenleinen in die Hauptleine befestigt.
Gibt ein schjönes bewegtes Bild, da die hin und her fliegen.
Die Seitenleinen so lang/ kurz machen, das sie sich nicht überkreuzen.
Die Kette kann ich auch als Bogen spannen, hab ich aber kein Foto parat.

Ein Bild ist von den Verbinder die ich mir gebaut habe.
Es handelt sich hierbei um ein kleines Röhrchen (Edelstahl von einem Blindniet, hierauf eine kleine Holzkugel da kann sich der gelötete Verbinder drehen, mit dem Karabiner wird die Seitenleine eingeklinkt.

Der ganze Verbinder ist auf der Leine gespleist So ähnlich wie die Andocknocken bei Codysystem. Kann ich hier nicht richtig zeigen (handyfoto)

Hoffe das hilft weiter.

MfG Wolfgang

Hi
ich hab mal ein paar Fotos auf die Schnelle gemacht, damit klar wird was ich meine mit Prüfen und Einstellen.
Vielleicht kommt es hier nicht so gutb rüber aber ich hatte den "Kleinen" 5er Zelle gerade schnell aus der Kiste geholt.

Schönes WE

Hi,

so viel ist auf den Fotos nicht zu erkennen. Die Spannung an den Zellen überprüfen eine Ecke sieht nicht richtig gespannt aus.
Die Diagonalen der Zellen messen und über die Spannung an den Querspreizen einstellen.
Wenn das passt den Cody auf einen ebenen Untergrundstellen und die Höhe der Sprizen über den Erdboden messen, die sollten ziemlich gleich vom Boden entfernt sein.
Die Abspannung so wählen das die Flügelspreizen parallel zu den Längsstäben in den Zellenecken sind. (eventuell ein klein wenig nach unten ziehen Codymitte.)
Das gleiche mit der oberen Flügelspreize.

Dann Probeflug (ohne Topsegel, wie vorab schon gesagt) dann Topsegel drauf und unbedingt auf Symmetrie achten bei den Segeln.

Auf dem Foto sehe ich nicht die Flügelabspannungen, hier kann man auch einiges einstellen,( eventuell ist ein Abspanner verrutscht oder um den Längsstab gewickelt ohne das mann es gleich merkt) Neigung der Segel wie oben beschrieben einstellen.

Die Waage erscheint mir etwas lang zu sein ist aber nicht ganz so wichtig. Ich stelle die für den Erstflug so ein, das der Zugpunt auf der Zellenmitte der vorderen Zelle liegt.
Symmetrie der Waage prüfen.

Die Spannung der Zellen mit verschiebbaren Einstellungen würde ich weglassen, Spannen und Festmachen, was soll sich da verändern.

Viel Erfolg

Hi,

guter Entschluss einen Drachen zu bauen. Buche würde ich nicht nehmen.
Buche ist relativ schwer und Kurzfaserig da würde Kiefer besser passen.
Im Baumarkt gibt es auch 2 m Stäbe, und quadratisch kann man die Spreizstäbe gut einklemmen. Es gibt da genug Bauanleitungen.

In Baumwolle mit "genagelten Tuch mit Blauköpfen" an den Kanten sieht ds richtig Gut aus.

Viel Spass

Hi

das ist richtig, es ist ein "Voigtländer" Die DRachen haben wir vom Drachenclub Peine im Jahr 2000 ?? erhalten.
Es waren Werbegeschenke für Fotogeschäfte die viele Farbfilme verkauft hatten in den 30 Jahren.
3 stark beschädigte hatte ich damals vermessen und ein paar Masse zusammengestellt. Der beste wie auf dem Foto zu sehen haben wir beim Festival auf Fanö 2001 vorgestellt und mein erster Nachbau (in weis) am Boden.

Mein Vogel fliegt immer noch, der Bauplan ist glaube ich vom Drachenkollegen aus Leipzig vorgestellt worden.

Falls Jemand ein Replica verkaufen möchte ein Voigtländer Sammler sucht eine Replika, originale gibt es wohl nicht.
Die alten Originale sind bei der Drachenfoudation in USA

Grüße
Wolfgang

Hi,

hab das Gespräch verfolgt, ein Aspekt: die "altvorderen haben genommen was da war"
deshalib nehmt was da i9st Messing VA oder sonst was für die Winkel, Bambus Tonkin oder oder anderes Holz.
Wichtitig ist Symetrie beim Winkel nicht zu pingelig sein.

Habe etliche Rolos nachgebaut vom 90/2 über 100/2 120/2, 150/2 150/3 180/2 180/3 240/2 oder 360/3 fliegen alle bedarf nur abstimmungsbedarf hinsichtlich der Waage und der Kopfabspannung

wenn möglich die Pläne von Werner ansehen, bei Bedarf habe ich die.
MfG Wolfgang

Hi,

also Bambus gibt es in diversen Bambusläden auch verschiedene Sorten.
Es gibt solche Gartenläden die sich auf Bambus spezialisiert haben. Da habe ich meine Stangen selbst ausgesucht in diversen Durchmessern.

Es sollte darauf geachtet werden keine Beschädigungen auf der Haut ( Fressstellen von Schädlingen) usw vorhanden sind. (aussortieren).
Habe damit Cody gebaut 60er Zelle, Kurz und Langflügel aus Baumwolle. 12-30 mm Durchmesser der Stangen.
Es gibt auch einige Sorten die nicht so eine ausgeprägte flache Seite (Blattansatz) haben. Tonkin Rohr hat die flachen Seiten nicht , sind dafür aber dickwandiger und etwas konisch.
Es gibt aber noch andere Sorten die Eigenschaften sind in den Beschreibungen der Sorte zu ersehen.

Also es gibt da schon einiges.

Ein Tip von mir: Die gespaltenen Stäbe kann man gut mit Balsa Hobel auf Stärke bringen. Haut nicht verletzen. Gleichmässige Biegung ist wichtig.
Wer kein Washi -Papier bekommt, Tosa Shi gibt es oft im Papierladen für Künstlerbedarf. Kann das Buch von Franz Arz empfehlen.

Viel Spass beim Probieren.

PS. Gespaltener Bambus ist "höllisch" Scharf, also aufpassen und Handschuhe an. !!

Hi,
ich könnte da noch auf Contender Tuch hinweisen. Sehr formstabil Farbe bleicht fast nicht aus.
Ich habe daraus Codys gebaut und die sind gespannt wie eine Trommel, da verzieht sich nichts.

Ich würde für einen kleinen Obulus ( 3 € / meter) Tuch hergeben. Habe aber nur noch Pink und Hellgrün.
Dazu noch Dacron 6 cm breit in Schwarz, blau, pink und weis.

Wenn interesse melde dich.

Frohe Ostern

Gruß W0lfgang

Hi

ich hab nochmal ein wenig gesucht.
Um den Durchmesser der "Kugel" zu bestimmen gibt es im Netz Rechner da brauchst du nur die Kantenlänge der Teile die dir vorschweben eingeben dann berechnet er die anderen Maße.

Such ein fach mal nach abgeschrägtes Dodekaeder oder Rhombenikosidodekaeder oder abgeschrägtes ikosaederstumpf Berechnung.

Bis bald
