seitlicher Lüfter für Windspiel

Das soll ein Ende haben:

Angefangen hatte alles mit einem Laubpuster. Das ging gar nicht!

Dann bekam ich aus einem Restaurantumbau zwei Lüfter von einem Kühlaggregat. Das war schon besser, vor allem absolut leise und für einen Dauerbetrieb geeignet

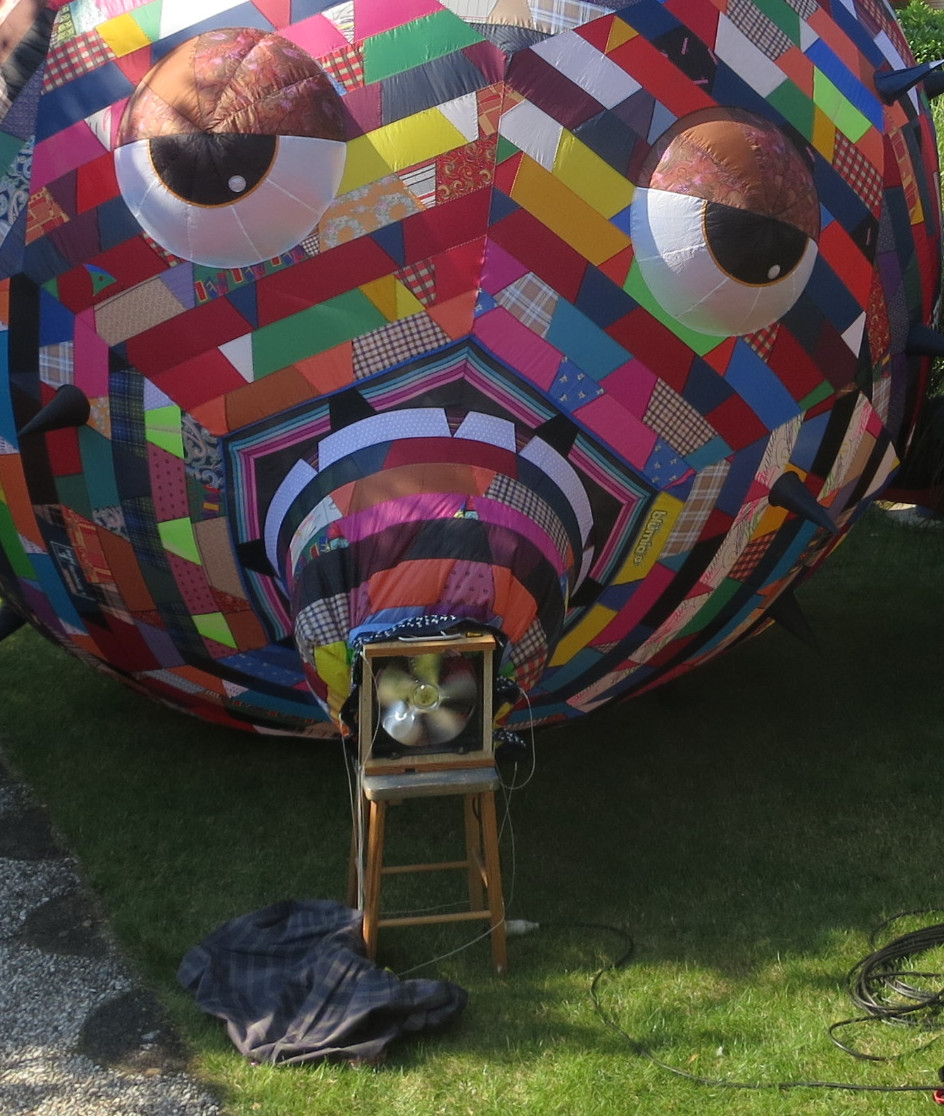

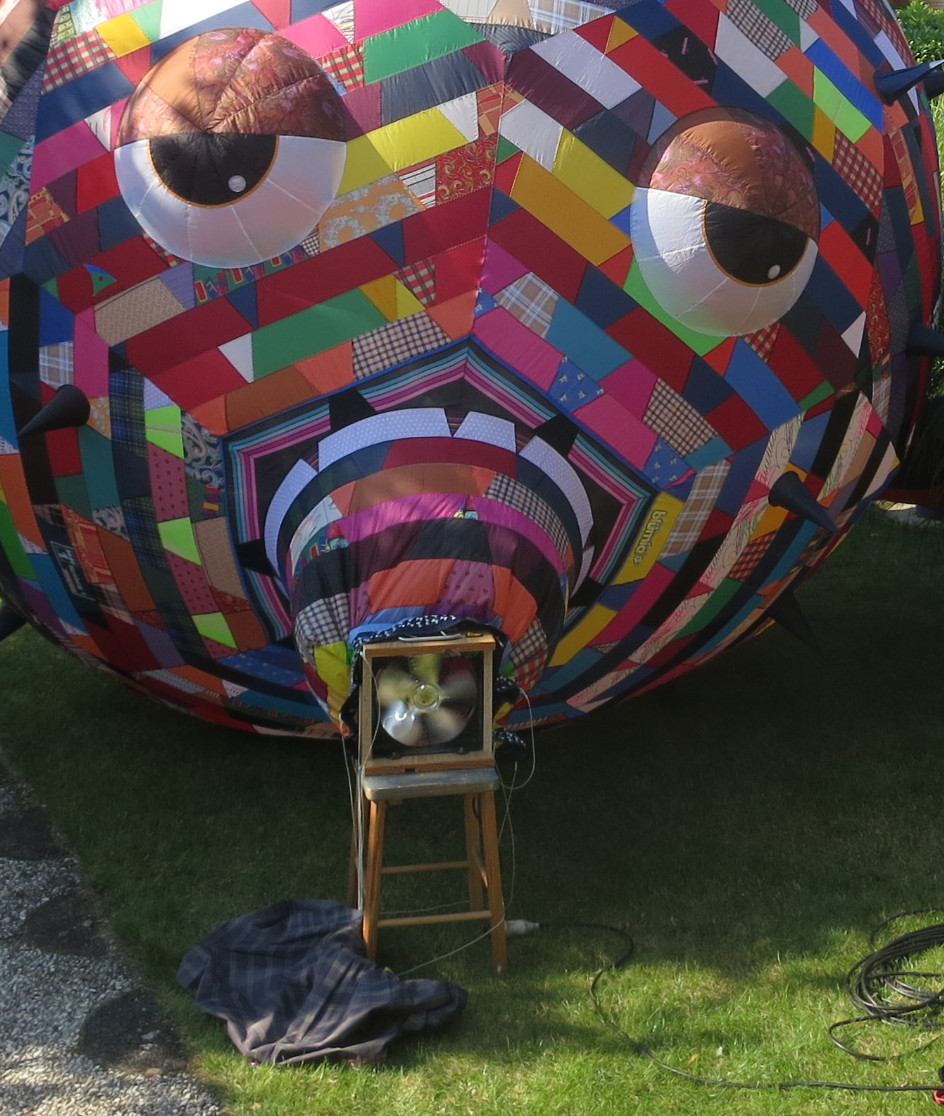

Als Anschluss wurde die MAulöffnung mit einem Spanngurt um das Lüftergehäuse gebunden. Dafür war aber immer ein Hocker notwendig, damit das MAul nicht auf der Erde hing.

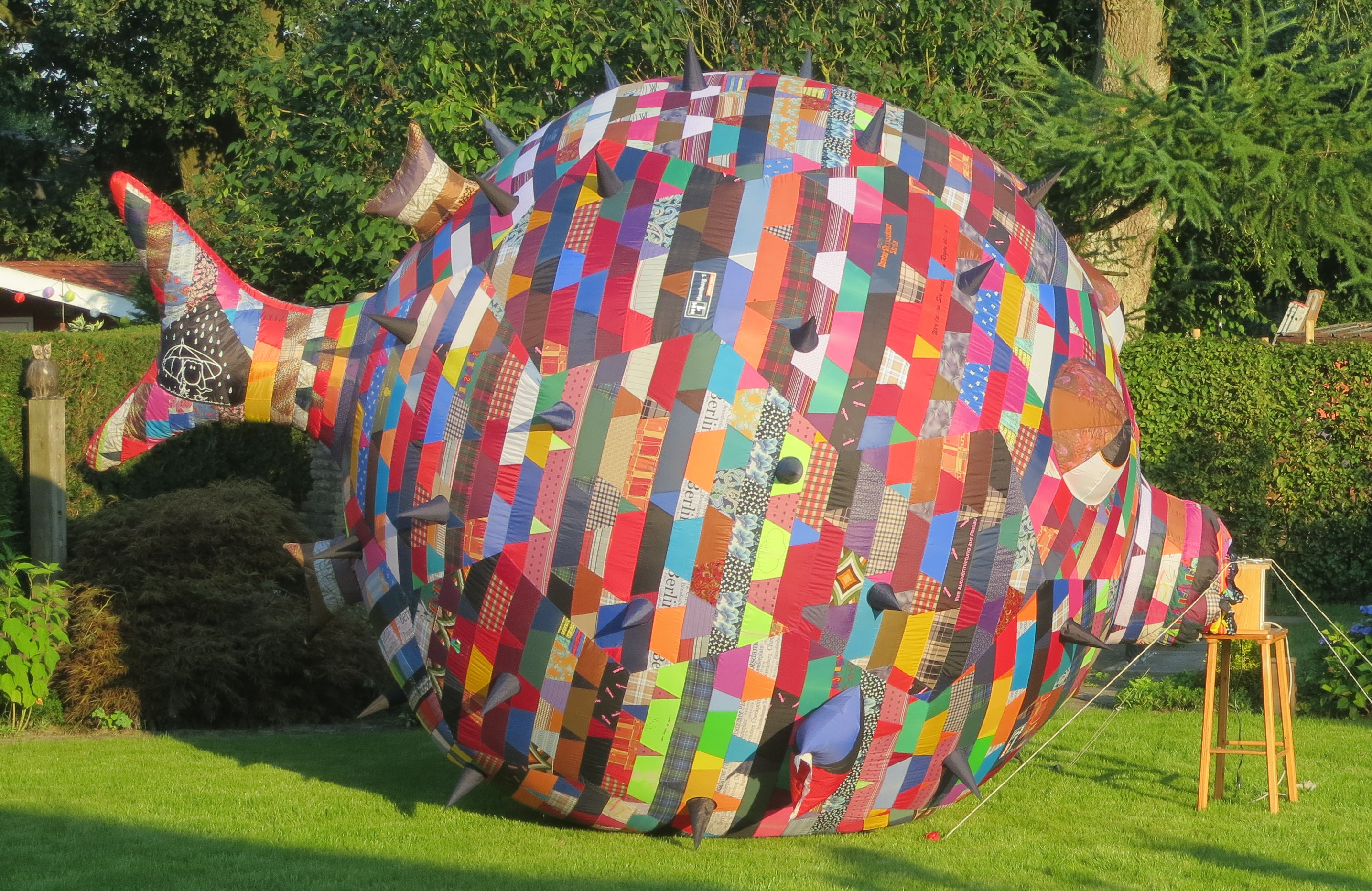

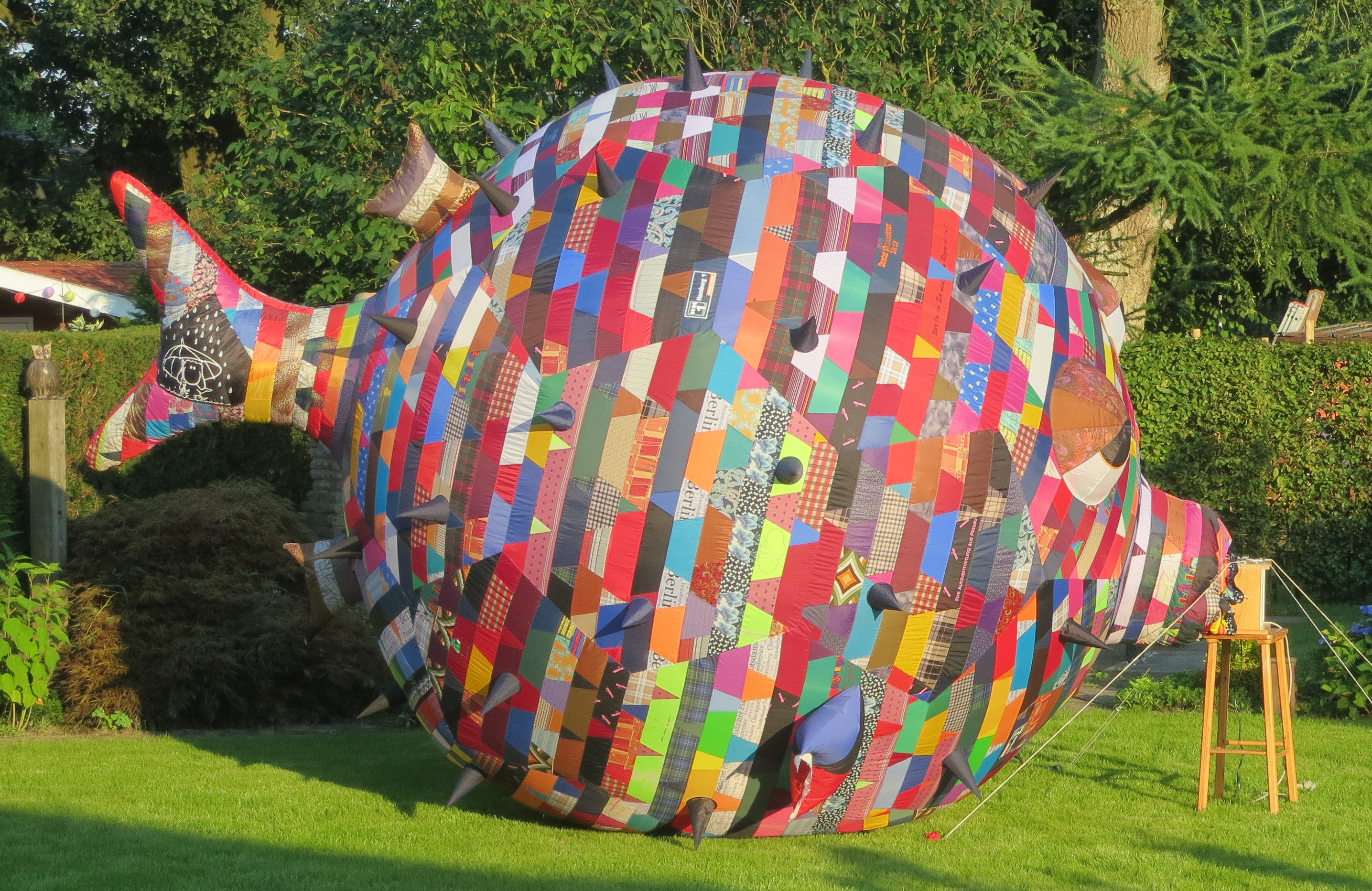

Nun soll der Kugelfisch unterhalb der Schwanzflosse in Bodennähe einen seitlichen Luftzugang bekommen - anders also als beim Aircone, der von unten Luft bekommt.
Und da brauche ich Lösungsansätze:
- Fugu ist aus Regenschirmstoff genäht und entsprechend nicht luftdicht!
- der Lüfter hat einen Ausgang von 25 cm Durchmesser, der 20-cm-Lüfter hat nicht ausgereicht! PC-Lüfter kommen also nicht in Frage.
- zuerst dachte ich an einen senkrechten Reißverschlusszugang mit einem 50 cm langen "Blinddarm", der zum Belüften nach außen gezogen und über dem Lüfterausgang festgeklettet wird.
- ein waagerechter Reißverschluss sieht optisch sicher besser aus, wenn Fugu von vorne vom Wind aufgepustet wird. Wie verhält sich dann aber der gerade Zugang in der Kugel mit dem runden Übergang zum Lüfter? Fängt das an zu flattern, wie bei einem Luftballon, wenn man den "Zugang" auseinander zieht? Das gäbe ja schöne "Geräusche"
- Manche nehmen den Schlauch von einer Dunstabzugshaube. Wie werden die am Windspiel angeschlossen, wenn es auch mal "natürlich" mit Luft gefüllt werden soll? Für meine Zwecke könnte ich die Lösung dann vlt. vergrößern!? Gibt es eine Lösung mit rundem Zugang, der sich für den Normalbetrieb einfach schließen lässt?

Ach ja, der Betrieb läuft über 230 V Netz oder mit einem 12-V-Spannungswandler und Gel-Batterie.

Dieser Beitrag sollte erst mal von "Drachen und Zubehör" einen Ordner höher geschoben werden!?
Nach: "Drachenbau - Drachenwerkstatt: Einleiner, Windspiele und Banner im Eigenbau"

Vllt. findet sich ja da jemand mit einem konstruktiven Lösungsansatz?

meine Theorie: Wenn der geschlossene Schnitt = Reißverschluss Luft durchlässt, müsste doch der Lüfterschlauch als Übergang in die Kugel eine sinusmäßige Abwicklung ausbilden?
Evtl. werde ich mal den Schnitt setzen und den Schlauch provisorisch heften. Mal sehen, was dann bei der Belüftung passiert.
Vgl. Durchdringung Abb. Nr. 16 Seite 38

Moin Carsten, genau das ist mein Plan.
Die "Schnauze" oder der "Blinddarm" soll hinten hinter einem Reißverschluss im Fugu angenäht werden. Meine Überlegung ist nur, wie der Übergang in die Kugel aussehen muss ? Wenn ich das mit einem Ball und einem dünnen Rohr als Modell nachbilde, ist der Übergang als Abwicklung eine Sinuswelle. Nun muss ich nur noch für den Umfang der "Welle" einen passenden Reißverschluss finden.

Nun muss ich "nur noch" die richtige Abwicklung berechnen, bzw. nach dem Verhältnis von Modell und Realität bestimmen

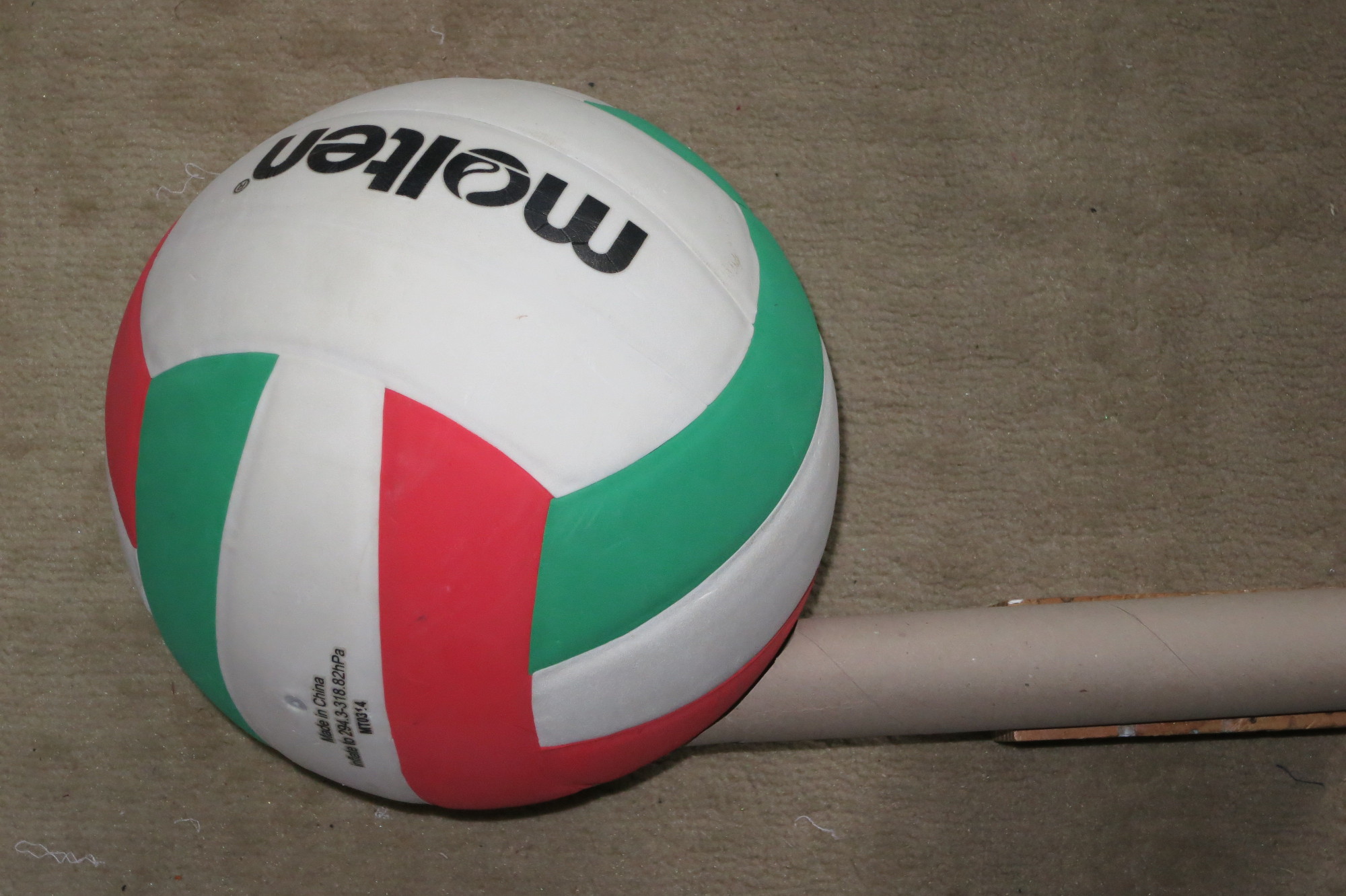

Das passt, wenn der "Schnauzenansatz" oder Anus ("Körperöffnung an der Hinterseite des Körpers") auf der Äquatorebene liegt. Wie beim Ballfoto will ich den Anschlussschlauch aber eher tangential anbringen. Wenn ich das Papprohr vom Foto aufschneide, ergibt das eine Sinuswelle (blaue Linie):

diese Länge geteilt ergibt die Reißverschlusslänge. Dadurch wird der Auslassumfang größer als der Umfang vom Anschlussschlauch. D.h. der Luftdruck in der Kugel kann den Reißverschluss nicht in die Länge ziehen, und dadurch den Anus schließen. Nur Theorie? Oder Denkfehler?

wenn es jemand mit Exel berechnen kann, sind hier drei Werte:
Durchmesser Kugelfisch = 320 cm (Ball)
Durchmesser Schlauch = 25 cm (Papprohr)
Winkelansatz = 37 Grad

Hochrechnung nach Zeichnung:
Reißverschluss = 52 cm (= halbe S-Welle)
Sinuswelle-Höhe gesamt 30 - 32 mm
Sinuswelle-Länge -x bis +x = 105 mm

gibt es einen Rechner/eine Seite, die nach Eingabe der Werte, die Kurve "auswirft"?
vgl. Geometrierechner

da muss ich mich wohl erst mal reinfummeln oder Infos von den Sohnemännern einholen.
Danke!

Nach langer Überlegung in einer schlaflosen Nacht : Das ist wohl doch Nur Theorie oder Denkfehler!

Der Luftdruck in der Kugel wird den Reißverschluss als gerade Linie immer in die Länge ziehen, um die Rundung der Kugel auszubilden, und dadurch den Ausgang schließen. Dagegen müsste dann der Lüfter arbeiten. Also muss es doch eine Klappe werden. Unten eine gerade Kante mit einem halbrunden Bogen, der mit einem Reißverschluss geschlossen wird - oder umgekehrt!?

Im Moment bin ich noch bei einer Öffnung wie ein Eisenbahntunnel - unten wird nichts aufgeschnitten. Die lose "Klappe" kann dann ringsum mit Reißverschluss wieder geschlossen werden. Und Saschas "Ärmel" wird innen angenäht - wie auch bei der folgenden Lösung. Dabei könnte es aber an der "Scharnierecke" zu einem Knick kommen, den ich möglichst vermeiden will.

Bei einer ovalen Öffnung könnte man links oder rechts -auf der gestreckten Länge- 10 cm Stoff als Verbindung zur "Klappe" stehen lassen. Hier muss der RV dann entsprechend länger sein.

Damit das Oval nicht zu lang wird, könnte man den Lüfterschlauch auch etwas höher ansetzen und mit einem Knick ausführen. Sozusagen als Ärmel mit Ellenbogengelenk. Der "Ärmel" hat 25 cm Durchmesser und ist bereits fertig.

Moin Maxi,
vorn ist ein Klettband eingen�ht und das Gegenst�ck ist um ein rundes Stoffst�ck gen�ht.

@ chewie - DANKE für die ausführliche Antwort.
1. ich kenne keinen, der die "waterfoil von peter lynn" hat.
2. wie eingangs beschrieben, braucht Fugu einen Lüfter mit 25 cm Durchmesser, der 20-cm-Lüfter hat nicht genug Druck aufgebaut! Vlt. kann ich den angeschlossenen Luftschlauch dann im Durchmesser verkleinern!?
3. die Regenschirmstoffe sind nicht luftdicht, d.h. es muss permanent Luft "nachgefüllt" werden, sonst sackt der Fisch sofort in sich zusammen. Ob ein innenliegender Schlauch mit Lüfter-Betrieb als Ventil bei normalem Betrieb funktioniert, wäre ein Versuch wert.

Ich habe jetzt erst mal eine verkleinerte KAP-Foil auf'm Plan, dann mache ich mit Fugu weiter.
