Hi Achin,
schön schön. Ich habe 16g Kielgewicht eingehängt, weil er übersteigt. Auf die Idee, die Spreize zu kürzen bin ich noch gar nicht gekommen.
Ist da ein Zentimeter viel oder kann man sich damit stückchenweise herantasten?
Jetzt versteh ich auch, wieso er mit der ersten provisorischen Holzspreize viel besser flog und außerdem habe ich wohl die APA-Verbinder zu weit hoch fixiert.
Man lernt nie aus.

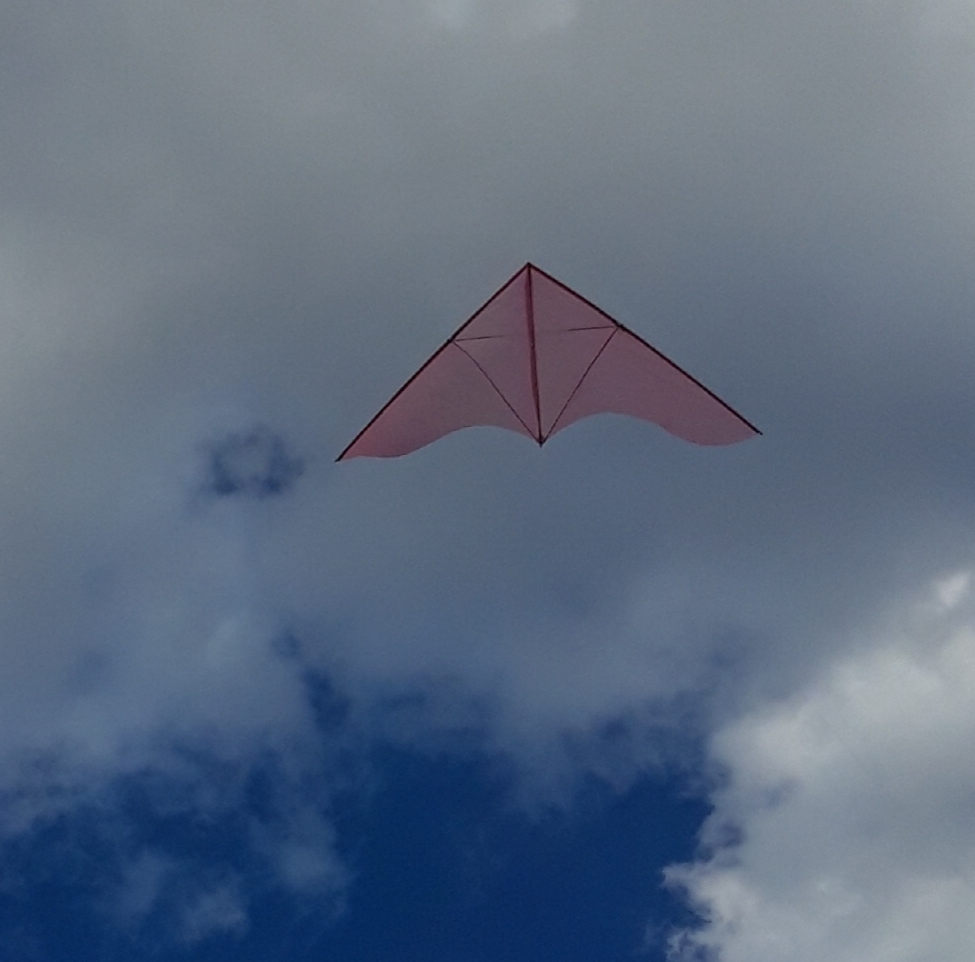

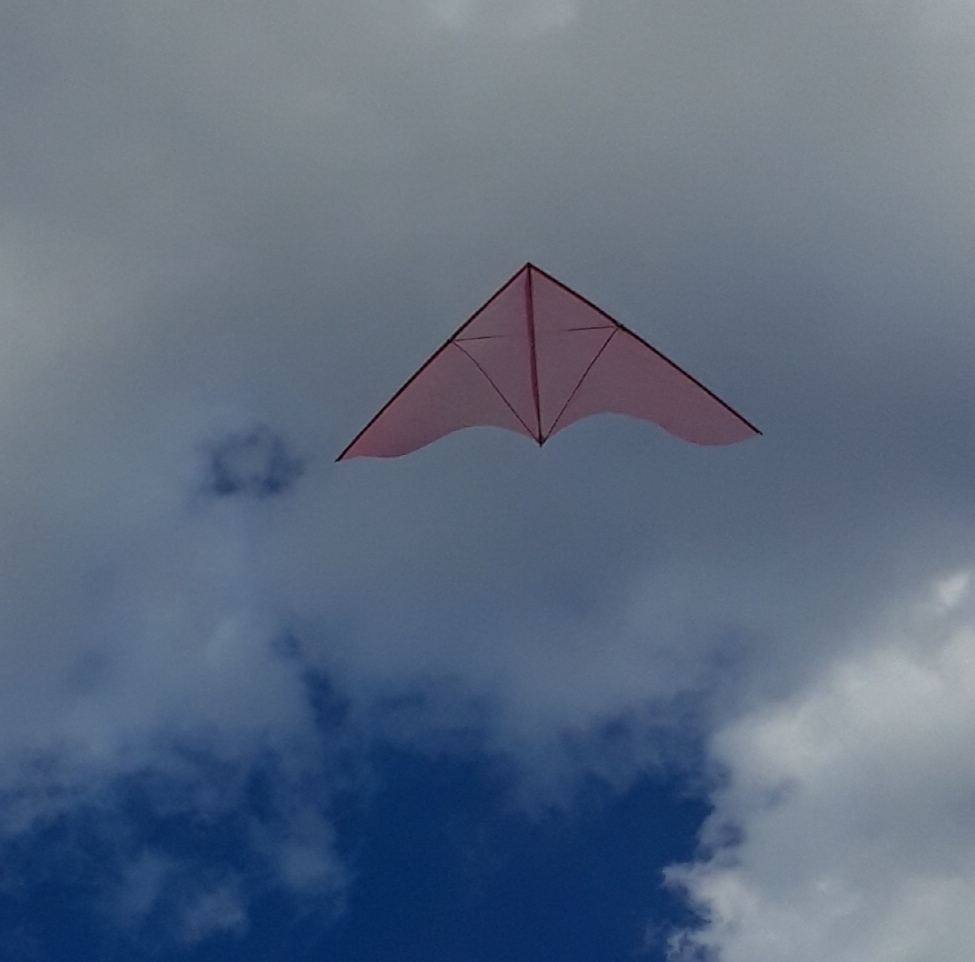

Wo ist denn das obligatorische Bild von deinem ?
Kommt morsche.
Hab die spreize grade nochmal um 0,5 cm gekürzt, bzw. da die aus 3 teilen besteht das mittlere weiter in die äußeren reingeschoben.
Abstand von spreize zum Segel, wenn du den Kite am kielsegel hältst, beträgt nun15 cm.
Nach meinem Ermessen fliegt er nu noch etwas stabiler , nur bei extremen Böen überfliegt er.
Gruß aus Xanten
Achim
Hallo Havlicek Freunde,
Ich habe einen alten Stoff 104cm breite und 420cm lang in Fanø kaufen können.
Jetz meine Frage an die CAD Gemeinde.
Kann jemand den original Plan auf dieses Stoffmaß runter skalieren?
Ich habe versucht es zu zeichnen mit der original Größe und es funktioniert nicht.
Ich bekomme keinen Havlicek zusammen
Vielleicht bin ja nur zu blö...
Gruß Helmut
Moin @Flat-Eric
ich habe den Post von Heinrich mal hervorgekramt
Alles anzeigenHallo Stephan,
du hast recht, der Punkt ist nicht vermasst. Bisher haben wohl alle den Download der 1 : 1 Dateien Teil 2 und Teil 1 genutzt.
dort sind auch die Schleppkanten genau gezeichnet.
Wenn du keinen Plottservice in der Nähe hast wäre dieser hier vielleicht eine AlternativePreiswertplotten
So günstig können wir das nicht einmal in unserem Büro polten.
Wenn du aber den Plan selbst z.b. auf Packpapier oder Tapete aufzeichnen möchtest melde dich nochmal, ich gebe dir gerne die Koordinaten.
Heinrich
hallo Helmut,
frag mich doch !
ich skalier dir den Drachen auch so dass du ihn aus einem Tempotaschentuch schneiden kannst......
oder aus einer Zeltbahn vom Oktoberfest, je nach Gusto
Heinrich
Hallo Heinrich,
schön von Dir zu hören. Ich melde mich ja immer nur wenn ich was brauche. Schlechtes Gewissen!
Ich habe ja in Fanø 4,2m alt Rosa im altan Format von 104 Breite ergattern können.
Davon möchte ich natürlich einen Delta als Pendant zum eisblauen bauen.
Das schimmert leicht rose mässig
Nur passt bzw. Ich bekomme es nicht hin. Wenner etwas kleiner würde,wäre es auch ok.
Helmut
guten Morgen Helmut,
in dieser Anordnung sollte der Zuschnitt des Havlicek ohne Verkleinerung aus der Tuchbahn 104/420 klappen. Den Kiel musst du zusammensetzen und das Schrägband dann aus den Resten machen.
Heinrich
Hallo Heinrich,
der link lässt sich leider nicht öffnen.
Gruß Helmut
Testweise gerade versucht, funktioniert nicht.
Peter
Hallo Helmut,
Das Verteilen der Paneele auf dem Soff dauerte nur wenige Minuten. Allerdings im Büro mit professioneller Software.
Nachdem ich gesehen hatte dass du es nicht öffnen kannst habe ich zuhause die PDF ins Lightroom importiert und von dort ausgegeben.
Das dauerte wesentlich länger.
Besonders erfreulich finde ich dass keine Größenänderung notwendig wird.
Viel spass beim Bauen und vergiss nicht die richtige Fadenfarbe zu nehmen
Heinrich
Lieber Heinrich und alle anderen Havli-Liebhaber,
ich muss mal ganz dumm fragen:
Die obige Segelanordnung ist zwar äusserst ökonomisch vom Stoffbedarf her, funktioniert aber doch nur bei beidseitig beschichtetem und gleichfarbigem Tuch, oder ?
Die Schablone mit der geschwungenen Schleppkante gehört doch an sich 1 X gedreht ?
