[Bauplan] Invictus by Davide Equizzi

Nugman
Hi Roland,
ich drehe mir für die unteren Spreitzen immer noch Kunststoff Röhrchen mit 1mm Wandung und 30-40mm Länge und schiebe sie auf die Spreitze! Das ganze mit einem Tropfen Kleber fixiert! Seit dem ich diese POM Muffen benutze kann ich meine Kites Prügeln wie ich will:-) Das einzelne Röhrchen hat kaum 1gr. Vielleicht hast Du ja nen Werkzeugmacher oder Dreher zur Hand!
LG,
Patrick

Zitat von HiFly

OffTopic

Fürs Frühjahr ist schon wieder was Neues angekündigt. Chic für 'nen Prototype | Proto-Bild | kleiner Teaser

Sieht vielversprechend aus!! Da bin ich ja mal gespannt.

Hi alle,

irgendwie hab ich mit dem STD kein Glück: Gestern erster Versuch nach der Reparatur, Wind so 2-3 Bft. Wieder brach nach ein paar Kurven die UQS an der Muffe. Leider hat der abgebrochene Stab diesmal neben der Kreuzverstärkung ein Loch ins Segel gerissen.
Ich habe inzwischen den Verdacht, daß die Geometrie nicht ganz stimmt. Möglicherweise sind die Standoffs etwas zu lang und der Druck auf die UQS zu hoch. Die OQS rutschte aus dem Verbinder und dann klappte der Drachen einfach zusammen.
Naja, ich geb nicht auf. Der Ersatzstab ist bereits bestellt und diesmal werd ich versuchen ihn an der Muffe mit Glasfasertape und Schrumpfschlauch zu verstärken und die Standoffs etwas einkürzen.

Nach dem missglückten Versuch mit dem STD nahm der Wind weiter ab und ich hab dann den UL rausgeholt. Bie diesem habe ich die Standoffs 5mm kürzer gemacht, weil mir der Druck auf die UQS zu stramm vorkam. Der flog dann gestern ganz gut.
Allerdings bin ich mir über die Abstimmung noch nicht ganz sicher: Der Drachen fühlt sich so an als wolle er ständig in den Backflip kippen. Ist das beim Invictus normal? Ich habe versucht, die Waage dann einen Knoten flacher zu stellen, allerdings hat das auch nicht viel geholfen.

Ich bin blutiger Trickfluganfänger und mühe mich noch mit sauberen Ecken und Snap-Stalls ab. Es schien mir gestern als ließe sich der Invictus besser stallen als die anderen Drachen, die ich versucht habe (HQ Shadow und SpaceKites Antares). In den Ecken wackelt er aber etwas nach - das wird aber vermutlich an meiner lausigen Technik liegen. Der Side-Slide klappte aber schon ganz gut, das Manöver scheint ihm auch zu liegen.

Gibt es jemanden im Rhein-Main-Gebiet, der mir beim Einfliegen und der Abstimmung helfen kann? Mangels Erfahrung mit Tricksern fehlt mir da die Referenz.

Viele Grüße, Roland
- Editiert von Nugman am 20.03.2013, 10:25 -

mach einfach mal nen bild wenn der kite aufgebaut is damit mann die biegung der spreize sieht

Huhu,

so hier das Foto:

Etwas viel Dampf auf der UQS, oder?

Viele Grüße, Roland

Hallo Roland,

würde ich auch sagen, bei mir sah es mit den Massen im Plan anfangs so aus und selbst da habe ich noch angepasst

So, die Reparaturen sind abgeschlossen, das Loch im Segel hab ich geflickt und die Standoffs 6mm gekürzt, jetzt scheint es zu passen. Mit einer Verstärkungshülse im Kreuzbereich über der UQS hielt diesmal auch der Stab. Vielen Dank an Patrick für das Teil!
Gestern bei 4 Bft machte der STD gut Druck und knatterte wie ein Moped - un das wichtigste: Er kam heil wieder runter! :-O
Am Windfensterrand gelangen mir jedoch auf Anhieb ein paar kurze Sideslides, auch ein Backflip war schon drin. So, wer bringt mir jetzt nen Axel bei?

Viele Grüße, Roland

Der da :-O

irgendwie find ich den Bauplan nicht im Netz?
Gibt es den noch oder hat der noch jemand auf seinem Kompi?
Für Infos wäre ich dankbar.
Viele Grüsse
René

Hi René,

Schau mal hier: http://stuntkitepalermo.blogsp…07/invictus-for-free.html und hier: https://plus.google.com/photos…58552357377457?banner=pwa

Leider ist das rar-File nicht mehr downloadbar weil www.stuntkitepalermo.com nicht mehr erreichbar ist ...

Somit kein Plan. Konnte Ihn auch nicht woanders im Netz finden.

Viele Grüße, Jens

@degerber Ich habe das rar-File noch hier liegen. Tausche E-Mail-Adresse gegen Plan.

Ah sorry, ich hatte nicht draufgeklickt. Die Pläne habe ich noch auf der Platte, schick mir einfach eine PM mit Deiner Emailadresse, dann schicke ich sie Dir zu.

Er ist schon versorgt.

hallo Kiter

vielen Dank für eure Hilfe.
Der Bauplan ist schon bei mir.
Ich find es einfach grossartig wie hier im Forum geholfen wird.
Haben wir nicht ein schönes Hobby!
Wünsche allen eine gute Zeit und guten Wind

ganz viele Grüsse
René

The Invictus plans are now also available on www.kareloh.com. Follow the link below:
http://www.kareloh.com/kite-plans/invictus/

Find a new Invictus video here:
OSTK Episode 26: Invictus

Very nice, that this plan is now available again!

I have a question about this plan:

CONNECTORS/POSITIONS

Upper spreader: Tiny APA (37,5 cm from nose to bottom of APA)
Lower spreader: APA (101 cm from nose to bottom of APA)

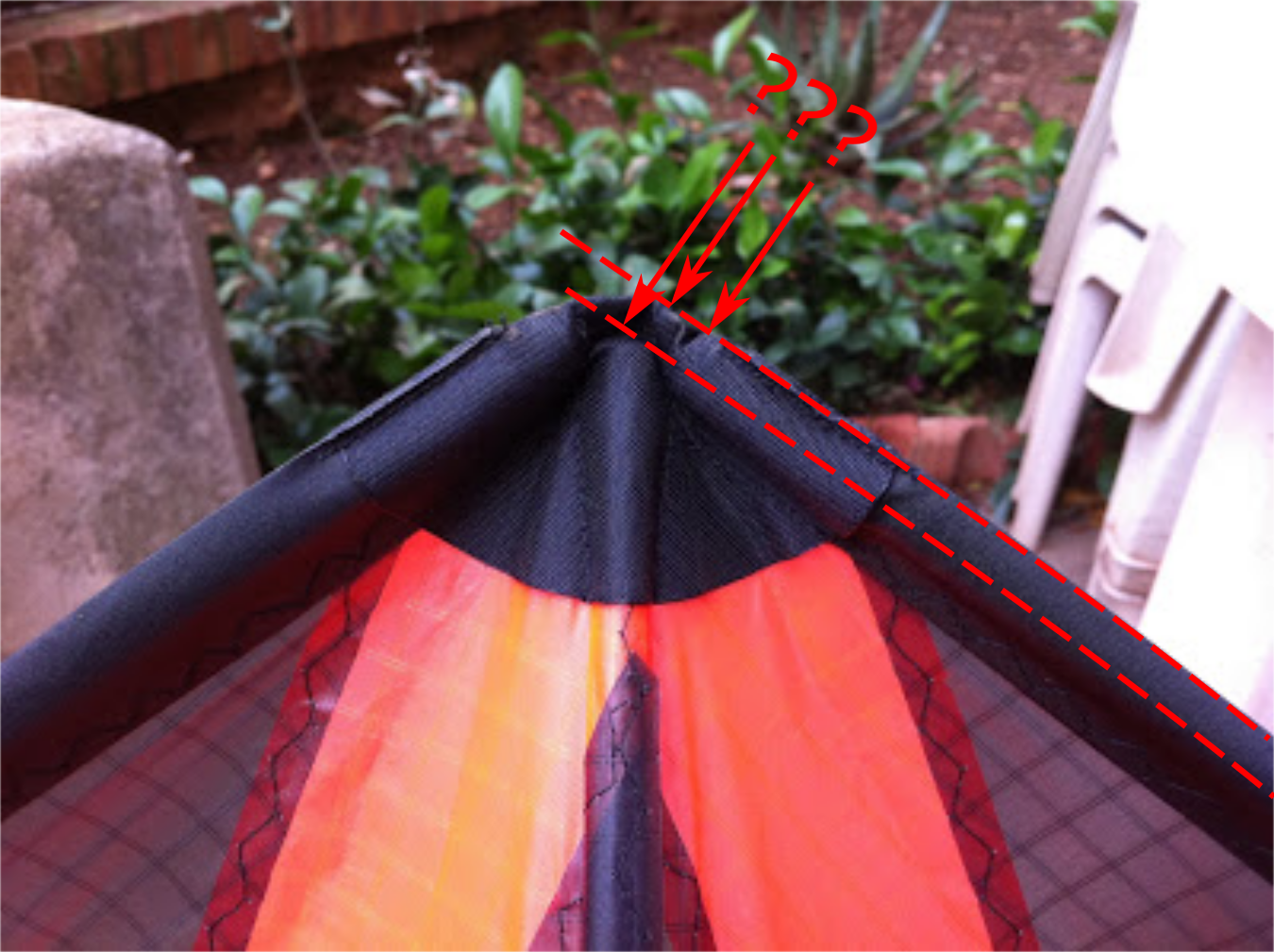

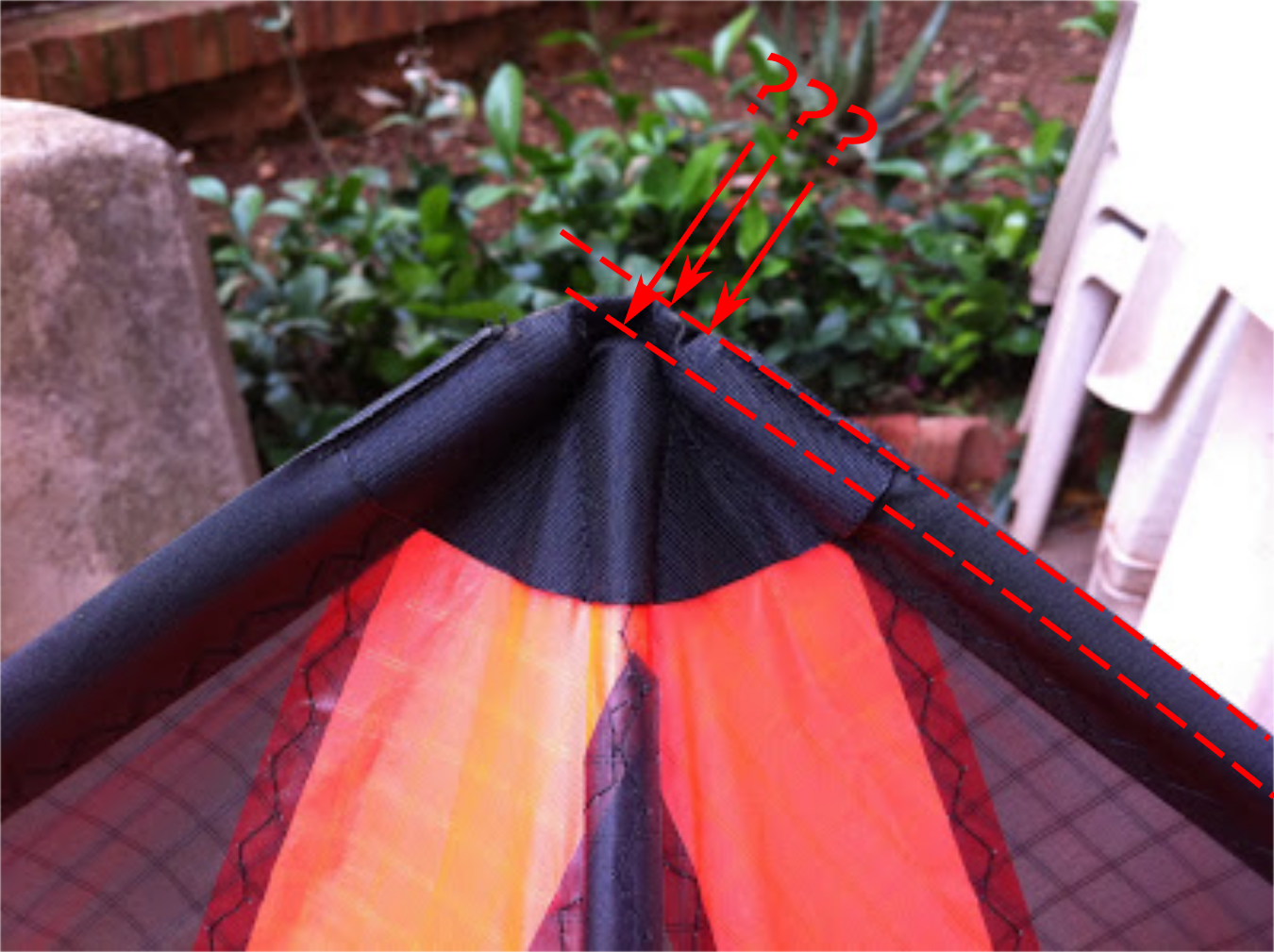

How is "from nose" exactly defined? I'm always unsure how that is meant. An image could give clarity.

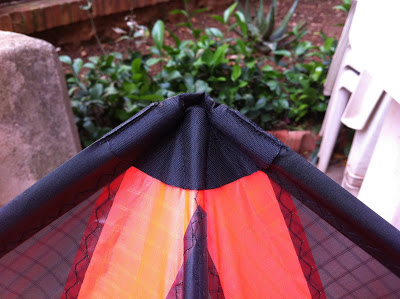

I've checked with Davide. The following is correct:

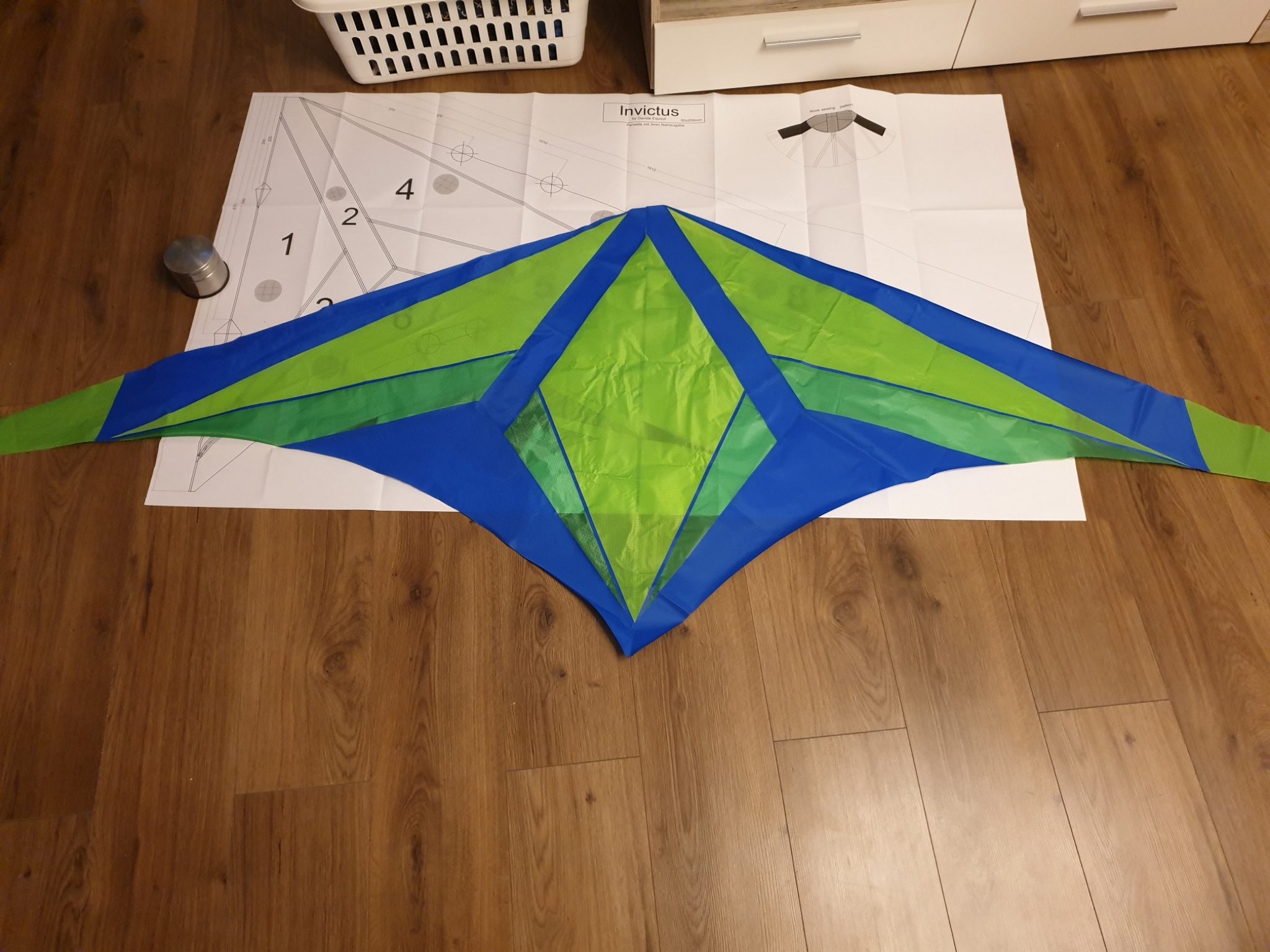

Moin moin, ich bin gerade dabei mir meinen ersten Drachen zu bauen und habe mich für den Invictus entschieden da ich hier aus der Börse von Bubie den gekauft habe und somit dann einen in live zum vergleichen habe für den ersten Drachen fand ich es ne gute Idee.

Das Segel habe ich jetzt schon verklebt und muss die Verstärkungen jetzt noch applizieren.

Nun habe ich auf den Bildern vom Original gesehen das im Kielstabbereich gar kein durchgehender streifen eingenäht ist wird der nicht benötigt?

Man sieht ja nur das im Kreutzbereich dann das Kreutzausschnittpad quasi verstärkt wird und im nasenbereich ist ja auch nur eine Segelmacher naht.

und als allgemeine Frage: Ich habe kein mylar zur versträrkung und finde das das Schwarze Dracon schon massiv in die Optik eingreift, reicht es auch einfach mit dem gleichen Tuch aufzudoppeln also im Standoff Bereich am ende der Kielnaht wie in dem bild der Leechline?

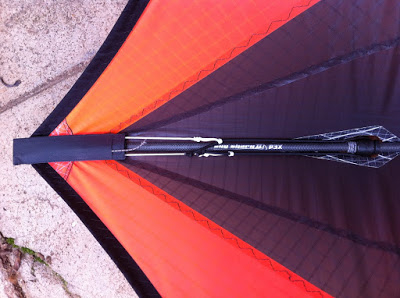

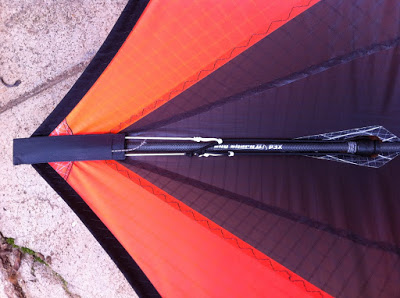

Und dann noch zur Leechline/Saumschnur die ist an den LK enden mit vernäht und wird über das Gummiband am Kiel über das kreutz gespannt oder sehe ich das falsch?

Schon mal vielen dank für die hilfe.

Gruß Daniel

Zitat von Kaos

Nun habe ich auf den Bildern vom Original gesehen das im Kielstabbereich gar kein durchgehender streifen eingenäht ist wird der nicht benötigt?

Ein Streifen wäre gut aber ich denke nicht zwingend

Zitat von Kaos

Man sieht ja nur das im Kreutzbereich dann das Kreutzausschnittpad quasi verstärkt wird und im nasenbereich ist ja auch nur eine Segelmacher naht.

Ich würde den Kreuzbereich mit Dacron verstärken und auch das Ende des Kiels

Zitat von Kaos

und als allgemeine Frage: Ich habe kein mylar zur versträrkung und finde das das Schwarze Dracon schon massiv in die Optik eingreift, reicht es auch einfach mit dem gleichen Tuch aufzudoppeln also im Standoff Bereich am ende der Kielnaht wie in dem bild der Leechlin

Finde das schwarze Dacron nicht störend

Zitat von Kaos

Und dann noch zur Leechline/Saumschnur die ist an den LK enden mit vernäht und wird über das Gummiband am Kiel über das kreutz gespannt oder sehe ich das falsch?

Ich ziehe die Saumschnur bis zur Pfeilnocke und befestige sie dort.(gleicher Effekt finde ich)
