Günter Wolsing Drachen-Thread!
-
-
Der Vollständigkeit halber hier noch ein Video vom ersten Flug
Qualität ist leider nicht so gut
Externer Inhalt youtu.beInhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.Durch die Aktivierung der externen Inhalte erklären Sie sich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt. -
-

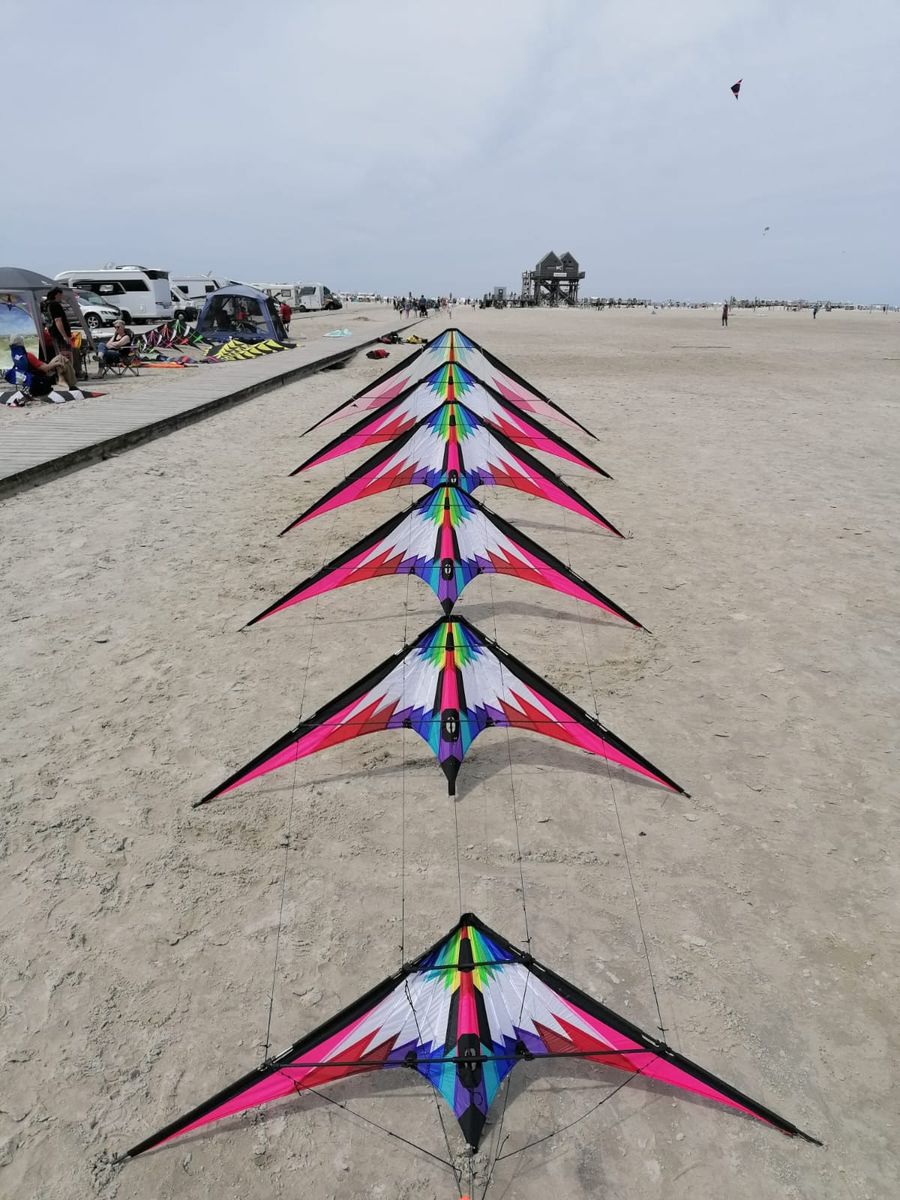

Das ist ein Longdart-Gespann.
Die Pläne sind im Buch "Lenkdrachen und Gespanne" von Günter Wolsing enthalten.
Eventuell könntest Du Harald LastMohawk oder Sascha jojomeet befragen, ob sie die Pläne noch haben und dir zur Verfügung stellen würden.
-
-
Moin Ulli,
wie Holger schon geschrieben hat, ist es das Longdart- Gespann im Stückwark Design.
Wir haben den Plan vom Großen Onkel genommen, den Uwe in CaD von den original Schablonen gemacht hat.
Alle anderen Größen haben wir Prozentual vergrößert oder verkleinert.
Die Tabelle dazu kann ich dir per Mail zuschicken.
Viel Spaß beim bauen.
Gruß Sascha
-
Für den Plan kannst Du Uwe Crush anschreiben, er sendet ihn Dir sicher gerne.
Der Plan war hier mal im Downloadbereich, den gibt's aber wohl nicht mehr (alternativ hätte ich den Plan auch noch zuhause.).
Damit hast Du aber zunächst erstmal nur die Schablonen. Das Buch ist also nach wie vor hilfreich.
Hier ne kleine Baudoku von Uwe auf YT, quasi als Teaser:
Externer Inhalt www.youtube.comInhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.Durch die Aktivierung der externen Inhalte erklären Sie sich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt. -
Servus,
so wie Sascha habe ich es auch gemacht... die Zeichnung von Uwe genommen und über einen PDF Druckdienst entsprechend verkleinern oder beim Magnum vergrößern lassen.
Übrigens, das Buch dazu kannst du dir hier als eBook runterladen: Lenkdrachen und Gespann Günter Wolsing
hier der Plan von Uwe für den Großen Onkel (der stand immer im Downloadbereich)
Großer_Onkel_Plot_1830x841mm.pdf
Und hier meine Maße, die ich für de Drachen genommen habe...ganz hinten der Skalierungsfaktor für den PDF Drucker.
Wolsing Long Dart Familie Wolsing Long Dart Familie Bezeichnung Spannweite Gestänge Leitkante Kiel oQs uQs Standoffs StandOff LK Ausschnitt von oben LK Ausschn o bis u LK Ausschnitt von unten Kreuzausschnitt (vU) Schoner oQs Standoff Dacron Waage % Skalierung Druck Bezeichnung Kleine Schwester 1,35 6,00 0,88 50,00 27,08 45,42 2mm GFK 10,83 13,75 40,83 30,00 17,92 10,83 3,33 80/40 50,00 0,416667 Kleine Schwester Junior 1,80 6,00 1,19 68,00 36,83 61,77 2mm GFK 14,73 18,70 55,53 40,80 24,37 14,73 4,53 100/50 68,00 0,566667 Junior Großer Bruder 2,00 6,00 1,40 80,00 43,33 72,67 2mm GFK 17,33 22,00 65,33 48,00 28,67 17,33 5,33 100/50 80,00 0,666667 Großer Bruder Normalgröße 2,70 6,00 1,75 1,00 54,17 82,50 3mm gfk 21,67 27,50 81,67 60,00 35,83 21,67 6,67 100,00 0,833333 Normalgröße Großer Onkel 3,40 10,00 2,10 1,20 65,00 109,00 3mm gfk 26,00 33,00 98,00 72,00 43,00 26,00 8,00 180 / 90 120,00 1,000000 Großer Onkel Magnum 4,20 12,00 2,59 1,48 70,00 134,43 4mm gfk 32,07 40,70 120,87 88,80 53,03 32,07 9,87 1,80/ 90 148,00 1,233333 Magnum hoffe das hilft dir weiter
Gruß
der Indianer
-
wenns hilft, ich habe auch eine PDF mit allen Größen vom Onkel abwärts. Skalieren ginge auch, nur sind die originalen alle etwas anders vom shape.
Stückwark Longdart Onkel bis Schwester

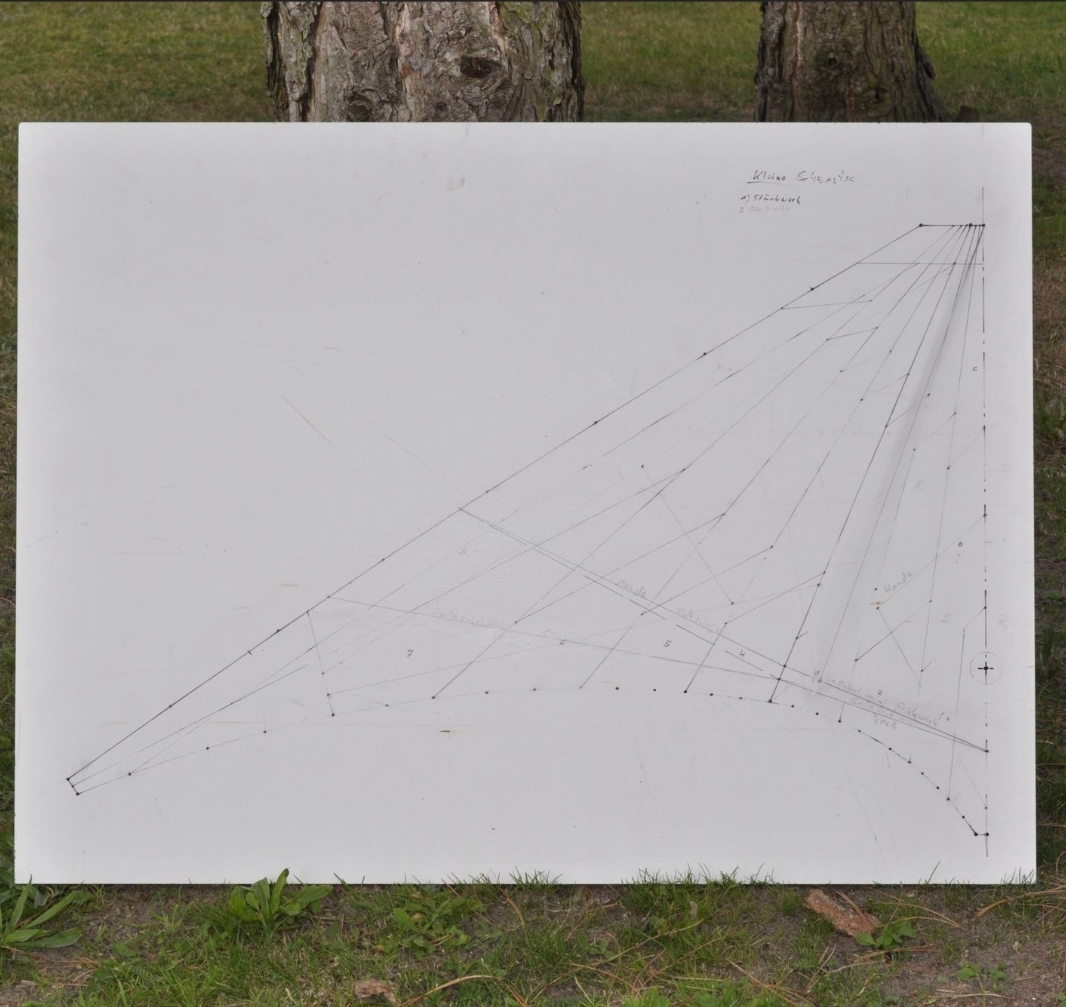

Die kleineren Größen hatte Wolfgang damals auf Möbelbauplatten gezeichnet. War etwas aufwendiger, die zu digitalisieren 😀
Hier als Beispiel die kleine Schwester
Gruß Uwe
-
-

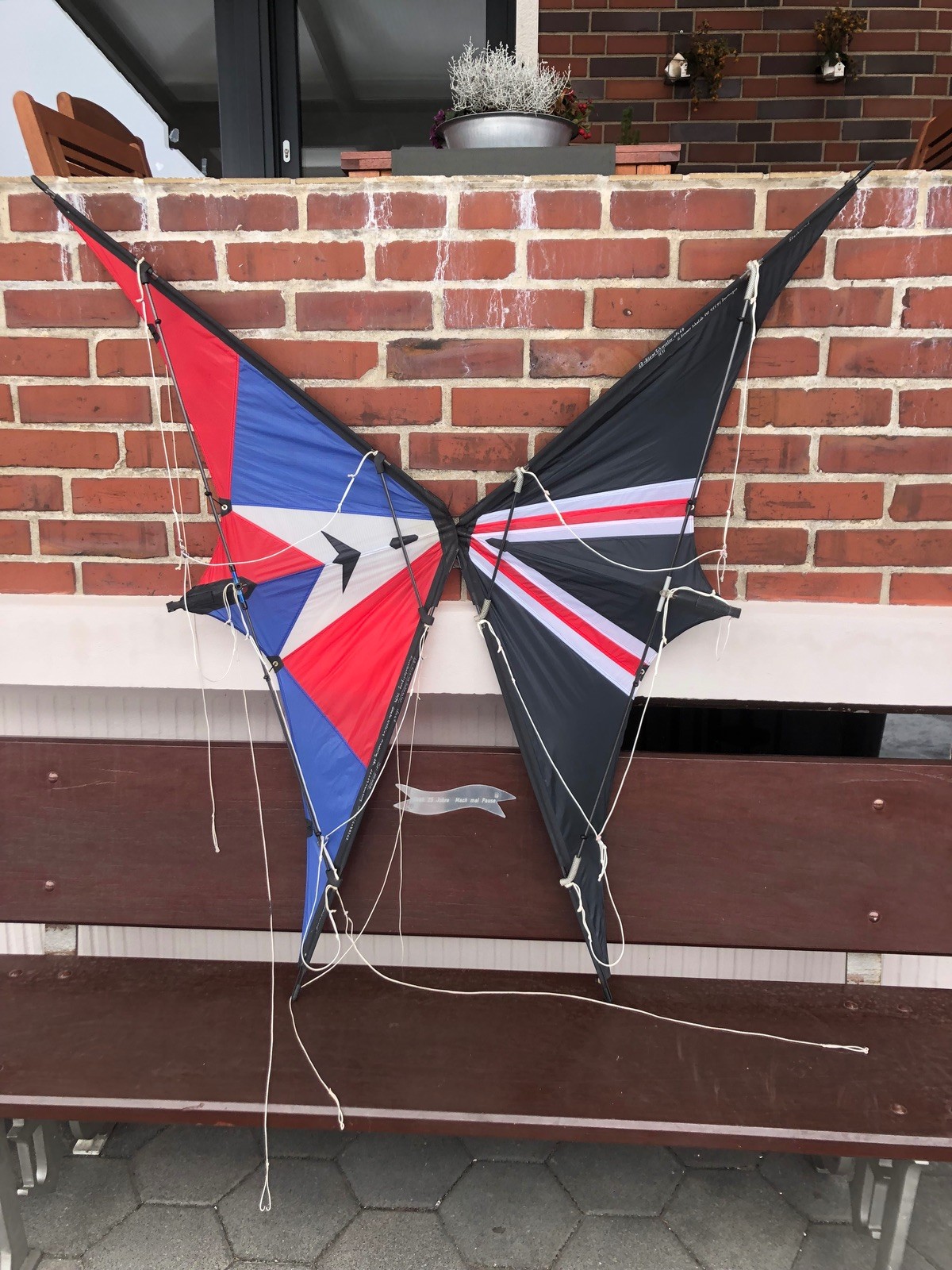

Long Dart, kleine Schwester mit Stiefschwester.
-
Tramo 98 Klasse Udo die zwei Originale 👍🏻
Weißt du zufällig, für wen Günter die Schwarze ursprünglich mal gebaut hat und ob es die anderen Größen auch davon gibt?
-
-
Respekt für den Eigenbau. Dachte die Schwarze ist auch ein Original wegen der Beschriftung auf der LK, sieht aus wie bei Günter
-
Respekt für den Eigenbau. Dachte die Schwarze ist auch ein Original wegen der Beschriftung auf der LK, sieht aus wie bei Günter
Die Beschriftung sieht zwar wie von Günther aus, ist aber von Udo. Da ist ja auch der Ort mit D erkennbar.
Klasse Werk von Udo.
-
-
-

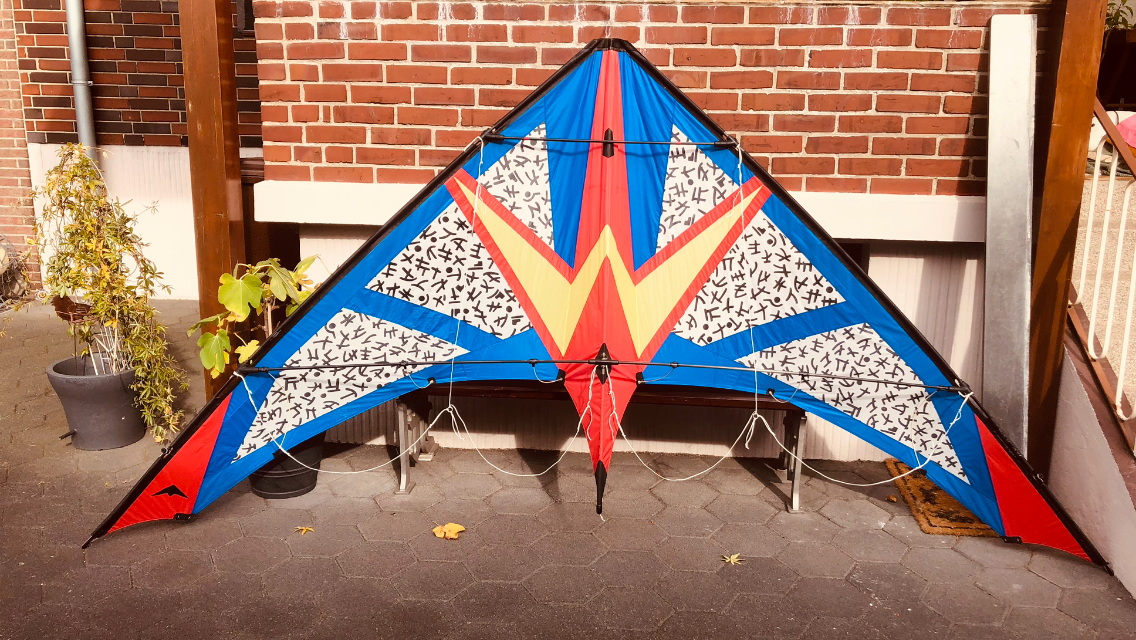

Gratuliere Udo,
schönes Teil und bei jemand der ihn zu schätzen weiss.
Freu mich für dich.
Ist das der, bei dem du die weissen Teile abmachen kannst für einen Vented?
Grußder Indianer
-
-
Ich glaube, weiß es aber nicht zu 100%, dass es von Günter keinen Drachen mit abdeckbaren Gazefeldern gibt.
Vielleicht wissen Thomas Sliderule oder Jens Baxmeier das genauer und hätten dann ggfs. auch ein Bild.
Bei meinem 4.0er Steiki (Nachbau von gerard61) lassen sich die weißen Gazefelder mit weißem Tuch verschließen
