Streifenrev - wie verhindert man Flattern?

Hi Stephan,

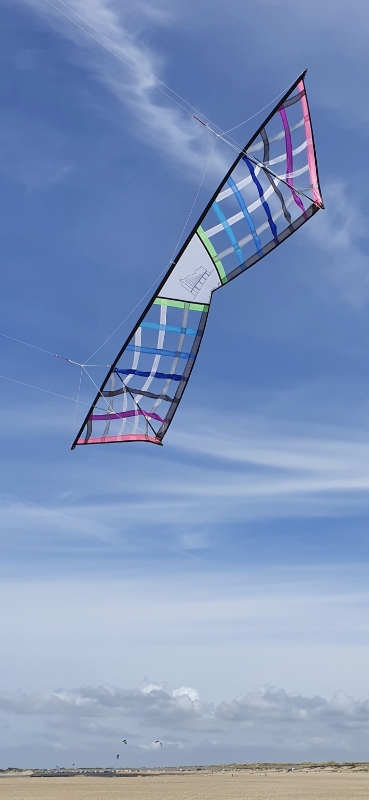

das hier ist mein Rev von Elphi-Kites.

Es ist ein 1.2er .... hat also ein noch größeres Segel und das funktioniert sehr gut.

Komplett geräuschlos geht halt nicht bei dem Layout.

Hallo Stephan,

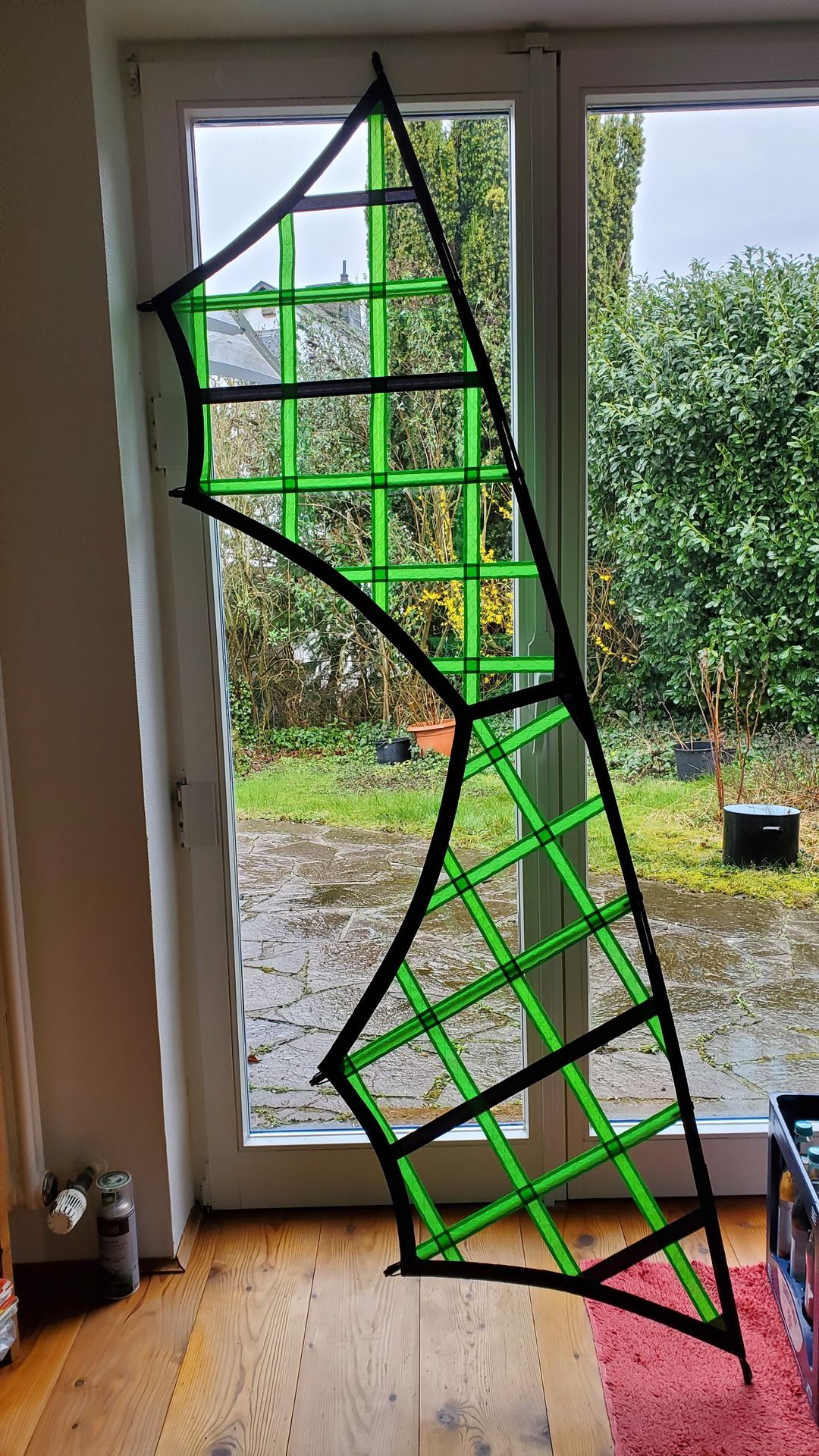

Ich habe mir vor ein paar Jahren genau so einen Drachen gebaut, als Ansporn, da ich keinen Dalli Dalli bekommen habe.

Meinen Streifen sind in Gänze 4cm.

Muss sagen das Teil fliegt wie es soll und knattert auch nicht.

Bilder nachfolgend.

Gruß Julian

So sehen meine Streifen rev aus, grösse 1,2er, die inneren können bei Geschwindigkeit flattern,nicht störend. Wenn du langsam fliegts kein flattern.

Die Streifen dick säumen.

das sowieso,

ich hab auch schon dreifach gerollt machts nochmal steifer.

Oder auch mit Mylar hinterlegt, ich hab auch schon mit weissem Dacron hinterlegt, dann wirds knalliger in den Farben.

Irgendwo hatte ich mal n schönes BIld davon was passiert, Wille hatte einen meiner Meshs geflogen und ich hab n Bild zwei Meter dahinter gemacht weil mcih das mal interessierte.

Im Grunde werden die Streifen am Rand vom Winddruck nach hinten umgeklappt.

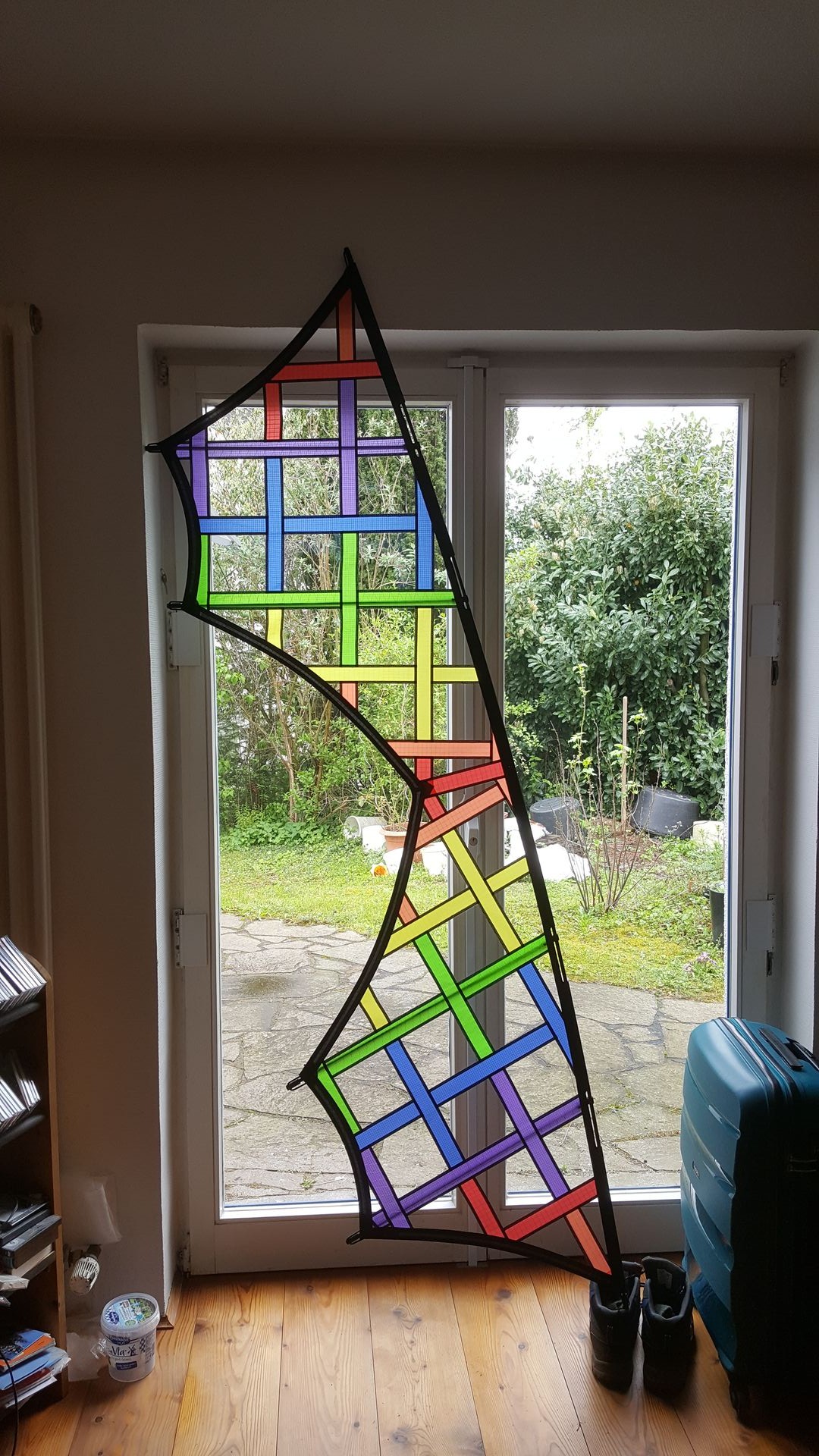

Hatte auch mal einen quick&dirty einfach komplett aus Dacron zusammengedengelt, flog auch gut, ohne Mucks halt bissel schwerer

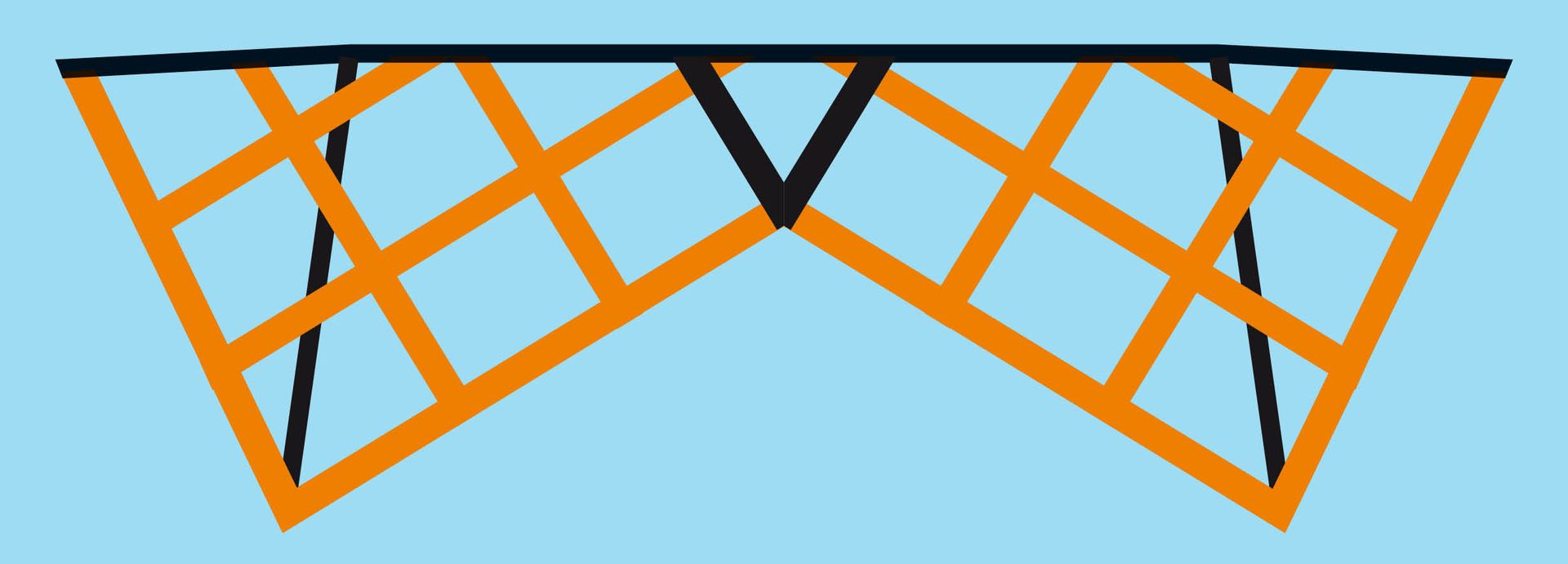

Ich denke auch es ist schwierig einen Starkwind Rev geräuschlos hinzubekommen, bei 4 Vertikalen ist das einfacher, da der ganze Kite besser ausgespannt werden kann.

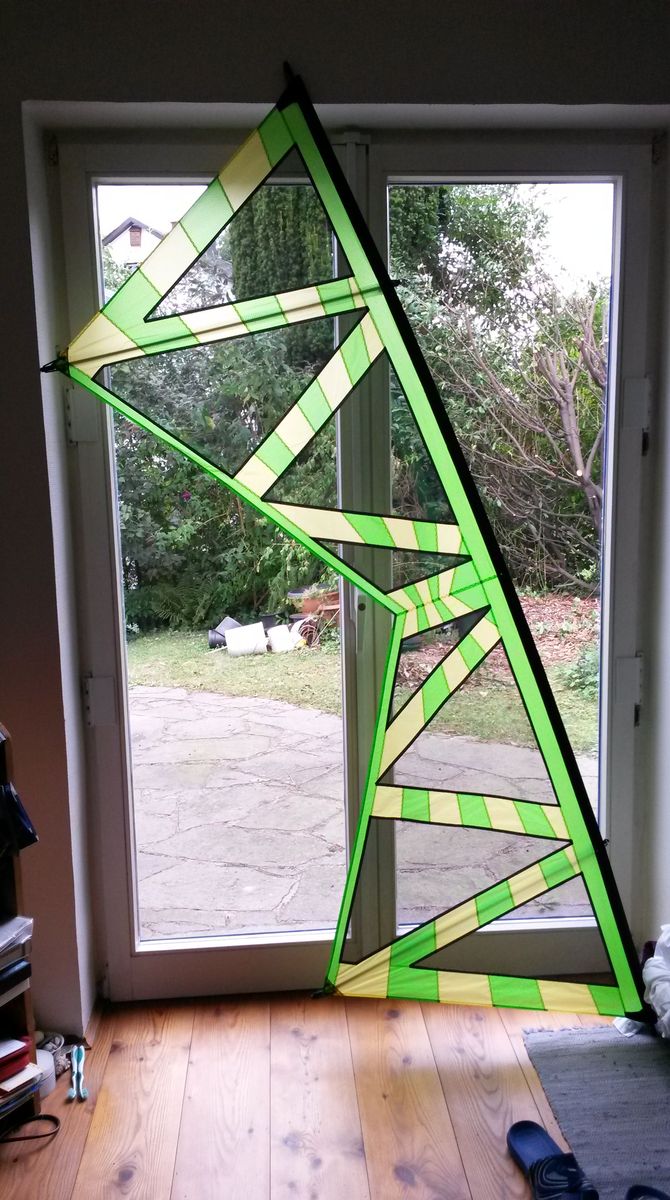

Meine Flechtis für 6bft+ sind Mylarhinterlegt und fliegen knatterfrei , ist aber halt ein ganz anderes Konzept.

Revs habe ich nur mal einen ähnlich gebaut, der hat dann aber auch geknattert , nach Einfügen von Gaze und Tuch wurde er ruhiger, ist dann aber auch nicht mehr für so viel Wind zu nehmen.

Zitat von Starkiter

Interessante Ansätze plastikmann... was Du nicht schon alles gebaut hast

lange her.... müsste mal wieder, naja sobald der Keller wieder frei ist, Haus ist langsam fertig, 2024 hatte leider oder zum Glück, je nachdem, andere Prios

Zitat von Starkiter

.....sowas ähnliches hatte ich alternativ angedacht. Die 'Vertikalen' sorgen vorwärts/rückwärts sicher für bessere Stabilität. Ich könnte mir aber vorstellen, dass das seitwärts problematisch wird.

Viele Grüße

Stephan

Nein gar nicht, seitwärts absolut klasse stabil

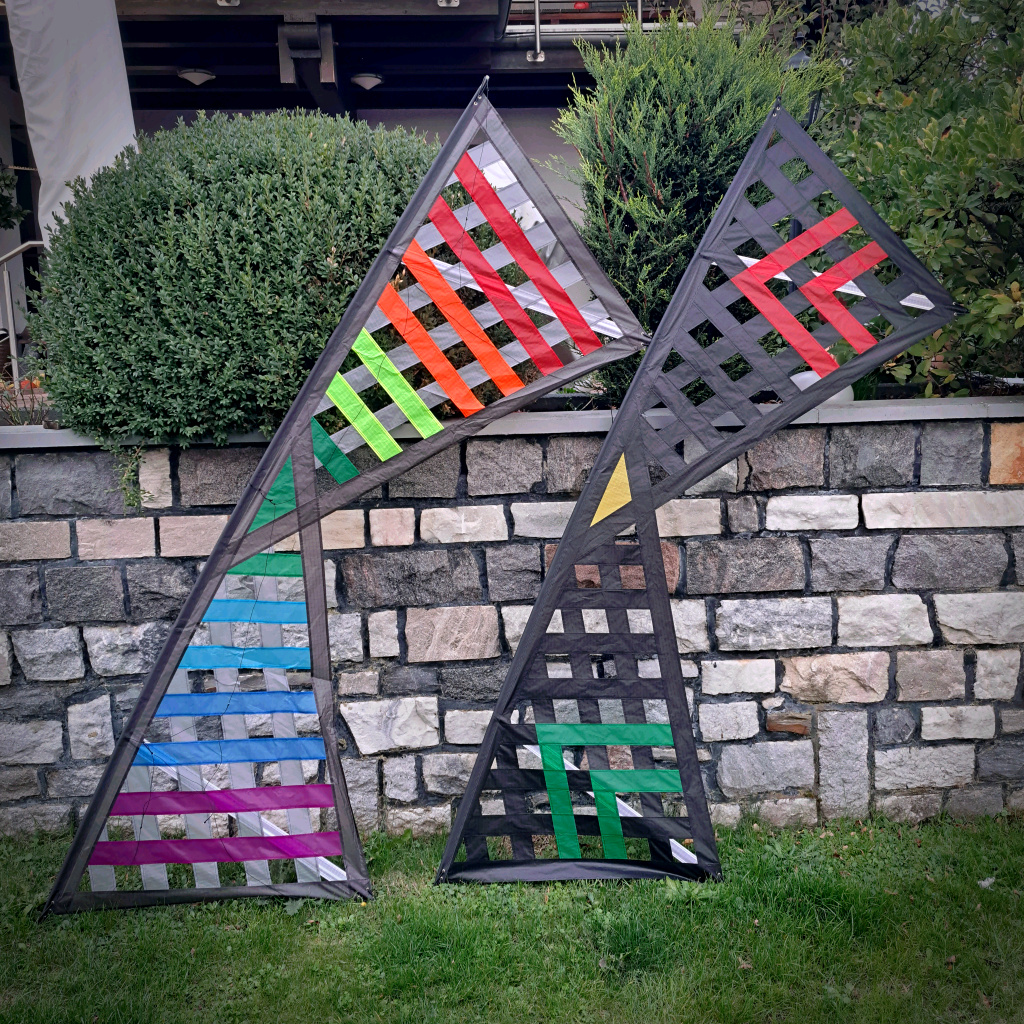

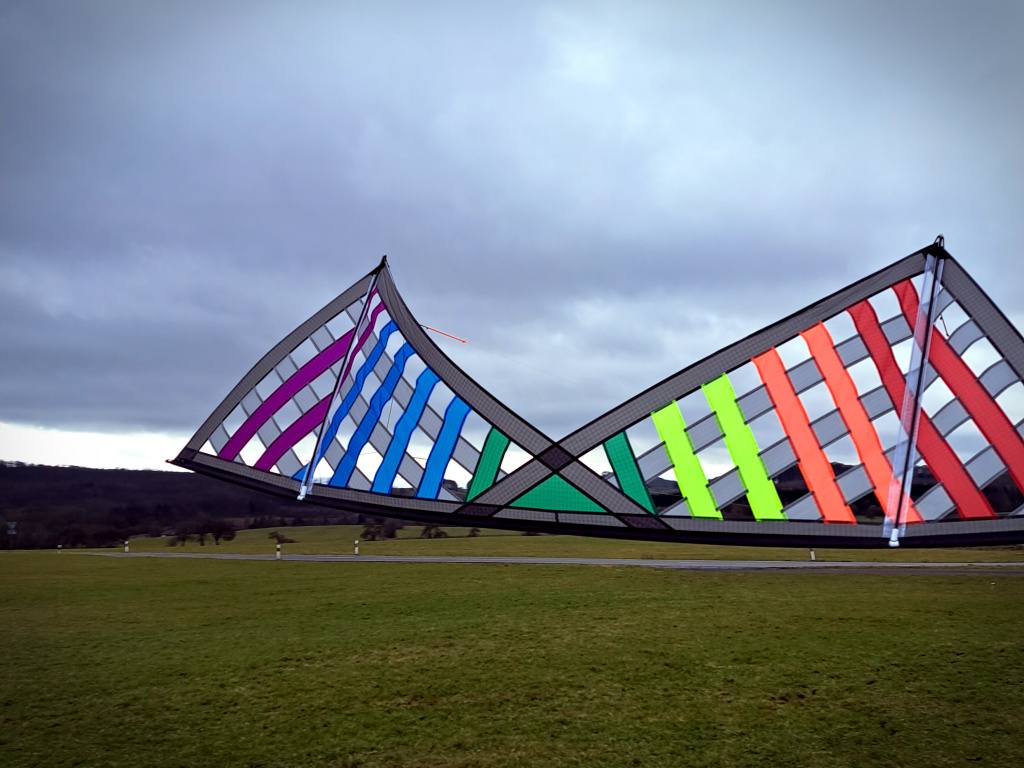

Der Bunte fängt bei 32 kn. an zu ziehen, den Grünen fliege ich dann noch ganz entspannt, hat nur 3cm Streifen, der Bunte 4 cm . Für ein Workout vertragen beide noch mehr Wind.

Beide sind mit Mylar hinterlegt, echt blöd das es keines mehr in der 55g Stärke gibt. Nur noch das ganz steife/dicke .

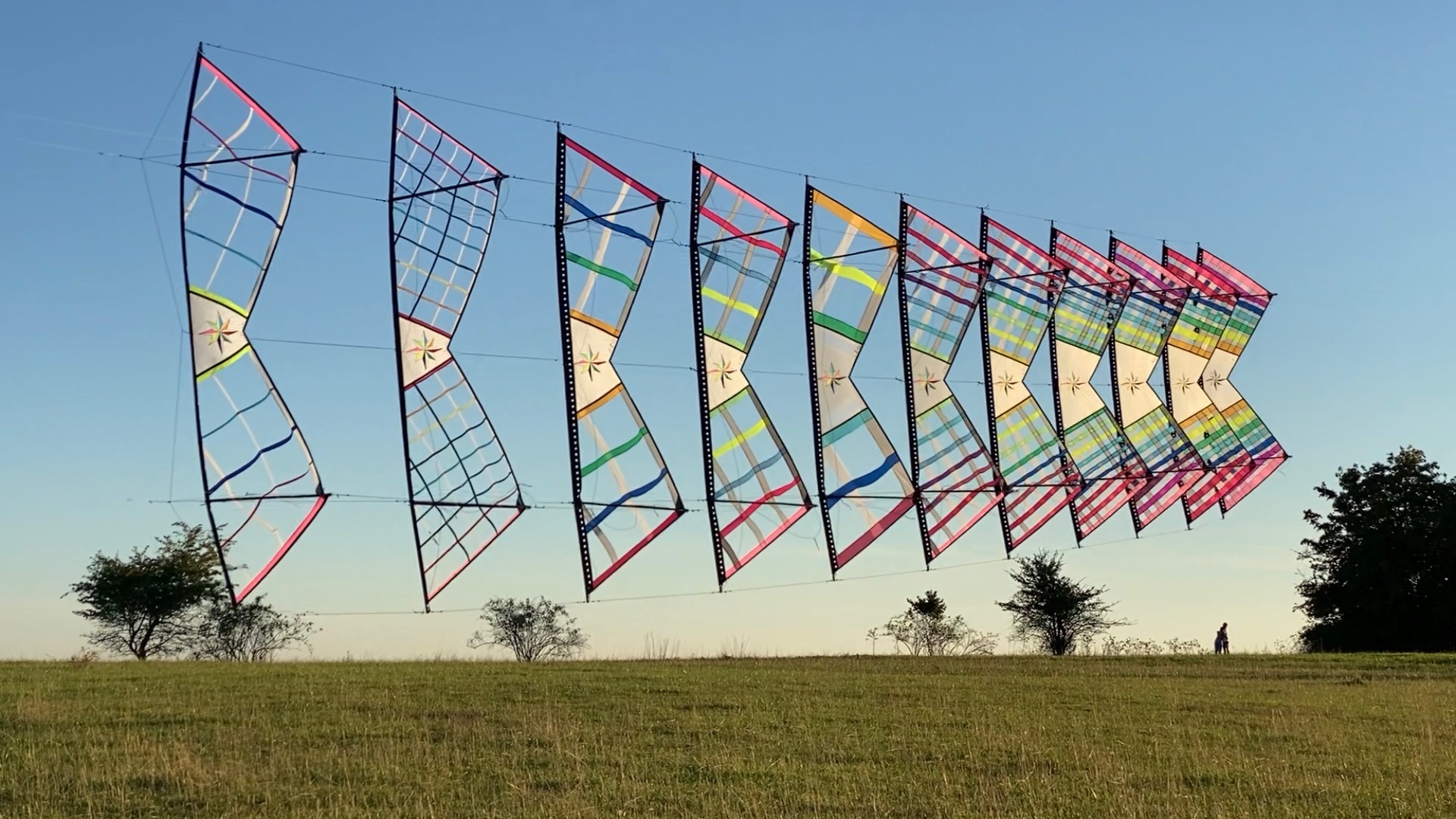

… ich empfehle im oberen Wind-Segment lieber mehrere dünnere streifen zu nutzen als nur wenige breite - der Druck auf dem Segel ist dann deutlich besser verteilt - knattern ist aber bei keinem der hier abgebildeten Kites unangenehm aufgefallen - mein Favorit 2.ter von links - erstellt mit Ripsband - 10mm breit - 1000% nach der Art der Berechnung der Originalen MeshRose Kites von Eliot Shook

Ergänzend zu Frank ist meine Erfahrung, dass die Breite der Streifen wirklich wichtig ist. Vielleicht sogar wichtiger als die Größe und Anzahl der Löcher dazwischen. Ich würde prognostizieren, dass du mit 6cm breiten Streifen schon wieder zu viel "Fläche am Stück" hast, um bei wirklich starkem Wind noch entspannt fliegen zu können.

Aber wirklich mal eine Idee, den direkt aus Ripsband zu bauen. Da ist also bei den Streifen kein Icarex o.Ä. verbaut Hummerfischer? Das ist mal eine richtig schnell gebaute Lösung.

Auch breite Streifen flattern, wenn die Flechtung zu viel Abstand hat , und wenn die Lücken klein sind , baut er wieder Druck auf, dann taugt er für Starkwind oberhalb Dalli wiederum nicht .Das war ja glaube ich dein Ziel.

Also führt wohl kein Weg an schmaleren Streifen vorbei . Und die sollten dann steifer als normal sein, Umsetzungsmöglichkeiten hast du jetzt einige gehört, hau rein

P.S.

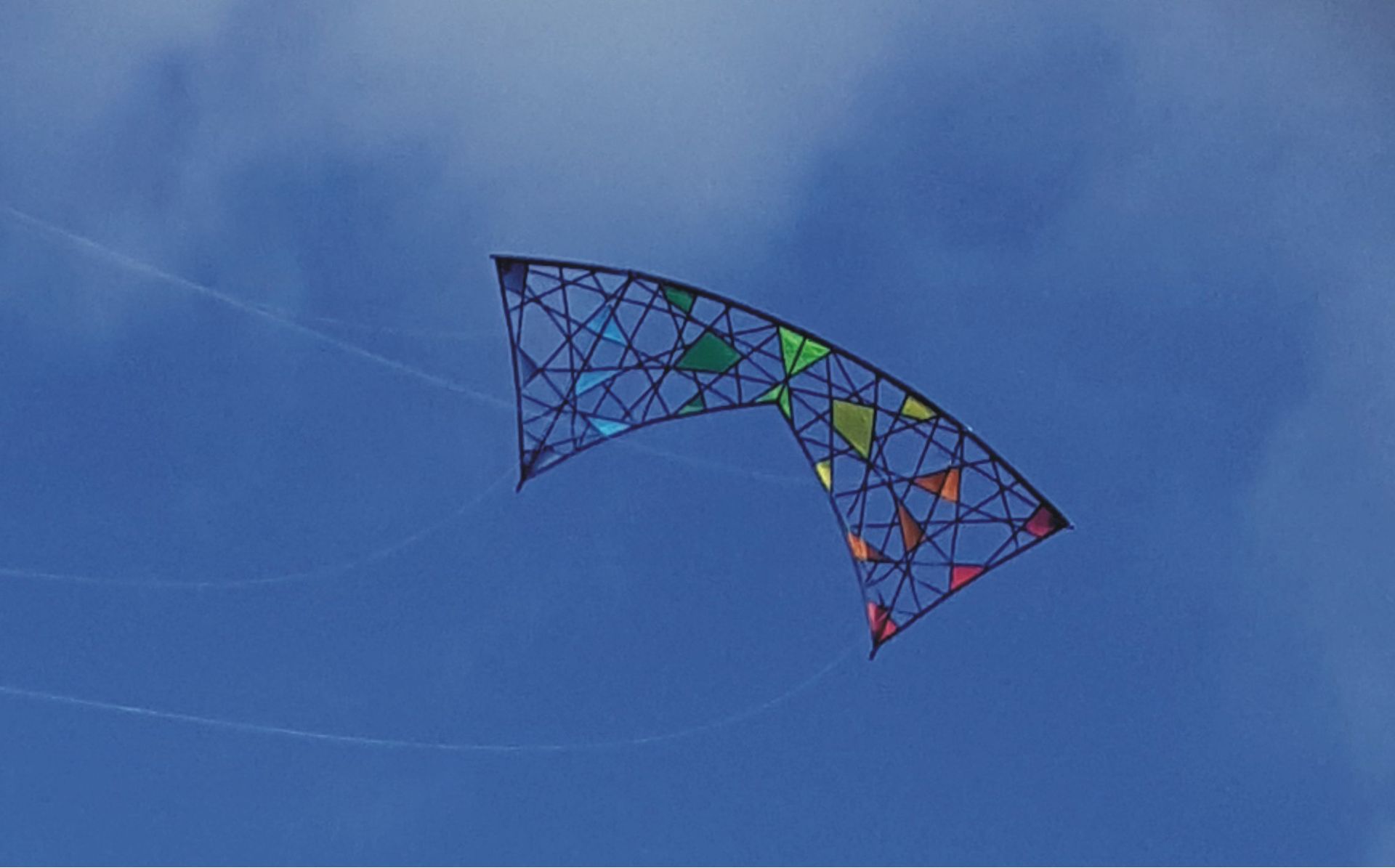

Der hier hat auch gerappelt , ab 35 kn hat es nicht mehr gestört, weil dann der Wind lauter war , an der See jedenfalls .

Zitat von zapbran

Ergänzend zu Frank ist meine Erfahrung, dass die Breite der Streifen wirklich wichtig ist. Vielleicht sogar wichtiger als die Größe und Anzahl der Löcher dazwischen. Ich würde prognostizieren, dass du mit 6cm breiten Streifen schon wieder zu viel "Fläche am Stück" hast, um bei wirklich starkem Wind noch entspannt fliegen zu können.

Aber wirklich mal eine Idee, den direkt aus Ripsband zu bauen. Da ist also bei den Streifen kein Icarex o.Ä. verbaut Hummerfischer? Das ist mal eine richtig schnell gebaute Lösung.

Jörg, eine schnell gebaute Lösung ist für mich etwas anderes ... ja, Icarex ist nur im Zentrum (weiss) und rings herum an den äußeren Rändern (schwarz, 1x gefaltet und damit doppelt gelegt um die Enden der Ripsbänder aufnehmen zu können) verbaut. Was die Geschwindigkeit beim Bauen angeht: jede Kreuzung der Ripsbänder ist mit DS-Klebeband fixiert und anschließend vernäht/verriegelt um immer den gleichmäßigen Abstand zu gewährleisten

Ich hab da mal im Archiv gekramt....

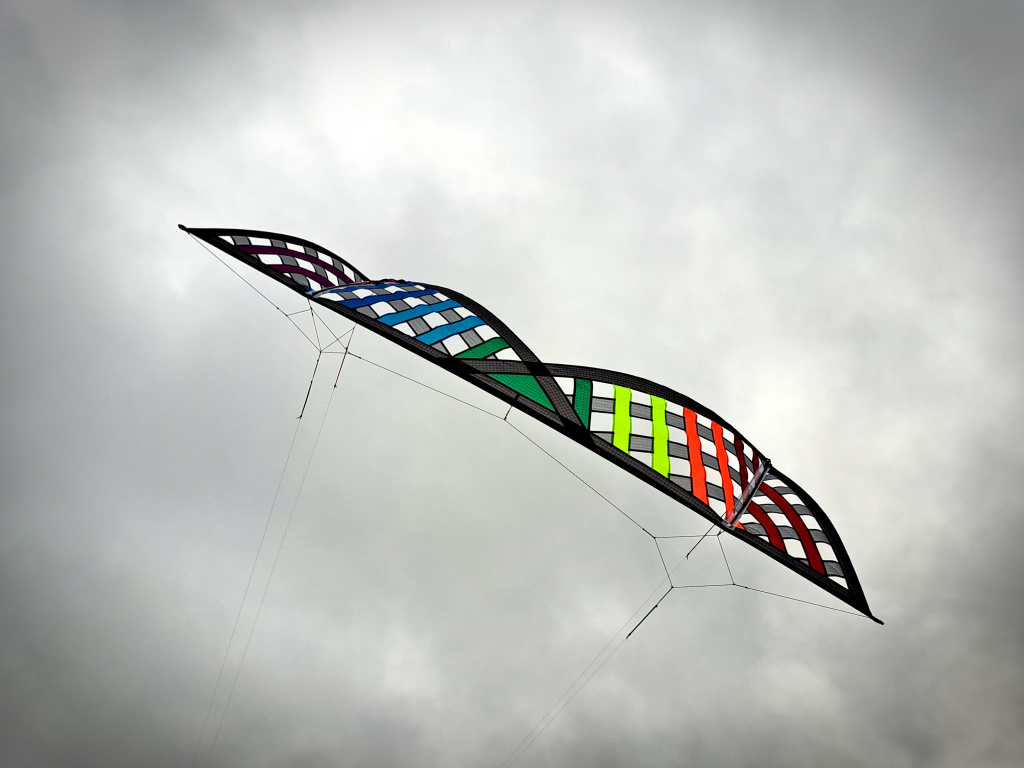

zwar mit engen Maschen, aber ich glaub man sicht ganz brauchbar was passiert - der hier ist an sich leise, irgendwann aber erreicht man ein Verhältnis der Breite der Streifen welches dazu führt, dass der Streifen nicht nur in Längsrichtung in Bogenform durchgedrückt wird, sondern in Querrichtung über die Mitte nach hinten umgefaltet wird, ich hatte mal spasseshalber in einen einzelnen Streifen quasi ne Saumschnur eingezogen und mal ordentlich gespannt, im mal zu sehen was dann wie ausweicht - man kann damit quasi "die Geige stimmen" - im Grunde also das Spiel der Spannung auf dem Saum der Streifen, wenn dieser nach hinten umgeklappt wird, und dann flatterts, daher meiner bescheidenen empirischen Erfahrung nach, entweder schmaler oder steifer oder besser beides. Vertikale Streifen sind unkritscher als Horizontale. ... bei den kleinen Varianten dazu die ich mal gebaut habe und fast lieber fliege mit 1,60m ist der streifen statt 6 nur noch 4cm breit der doppelte Rollsaum aber nicht mitskaliert also im Verhältnis dicker und breiter da beult sich garnix aus und viel schwerer wurds mit Icarex auch nich.....

Übrigens siehst man auch ganzs schön, dass man sich "des Gschiss" von wegen Schleppkante auf Spannung bringen etc pp. so ziemlich sparen kann, wenn die Luft reinsteigt zieht sich das so oder so auf Spannung - es sind die Säume der freien Felder dazwischen.....

Hallo Hummerfischer

das mit der Streifenbreite finde ich sehr interessant. Der 2. in der Kette ist also für starken Wind dein Lieblingsdrachen.

Wie verhält sich den der erste?

Ich habe ja einen nicht ganz so glücklichen Versuch mit schmalen Streifen gemacht.

Die Streifenbreite beträgt 12mm. Je mehr Wind der Drachen bekommt desto langsamer fliegt er. Bis er sich so sehr einbremst, dass er fast gar nicht mehr vormärts will.

Wie verhält ich der Vortrieb bei den Streifenrevs von dir im Vergleich von vorne nach hinten in deiner Kette?

Gruß Carsten
