Länge der einzelnen Bereiche der Waageschnur beim 4-Leiner

eine formel für waagen gibt es nicht.
wenn nur die länge der vertikalen geändert wird, musst du erstmal nur die vertikalen schenkel entsprechend kürzen.
also die verbindung zwischen oberem und unterem schenkel.
es kann aber sein, dass sich bei bestimmten varianten die gesamte geometrie ändert.
daher empfehle ich, an allen anknüpfpunkten am segel kleine waageleitern anzuknüppern. 10cm mit 5 knoten reichen allemal.
damit kannst du dann auf der wiese ganz schnell verschiedene einstellungen testen und nach deinen belieben verändern.

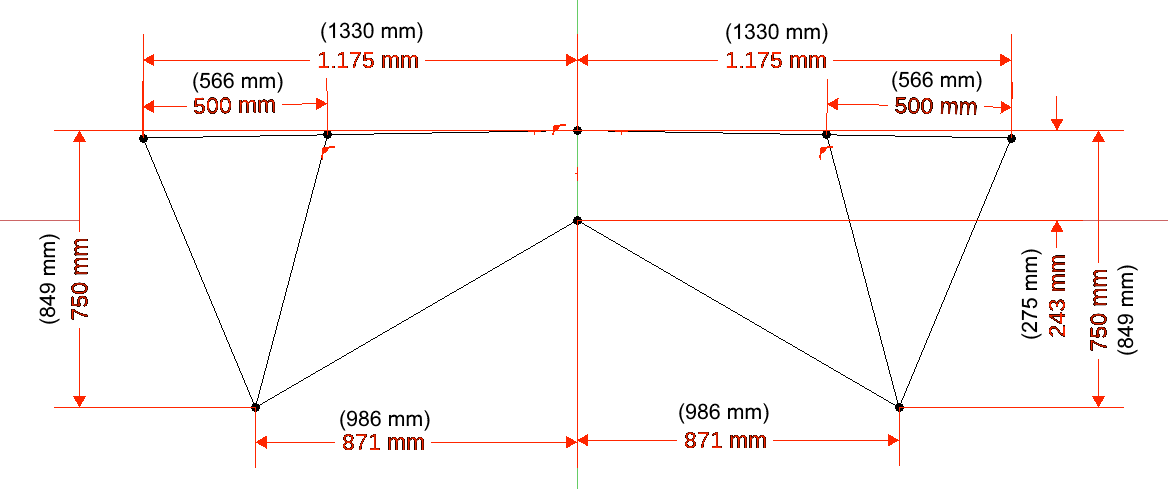

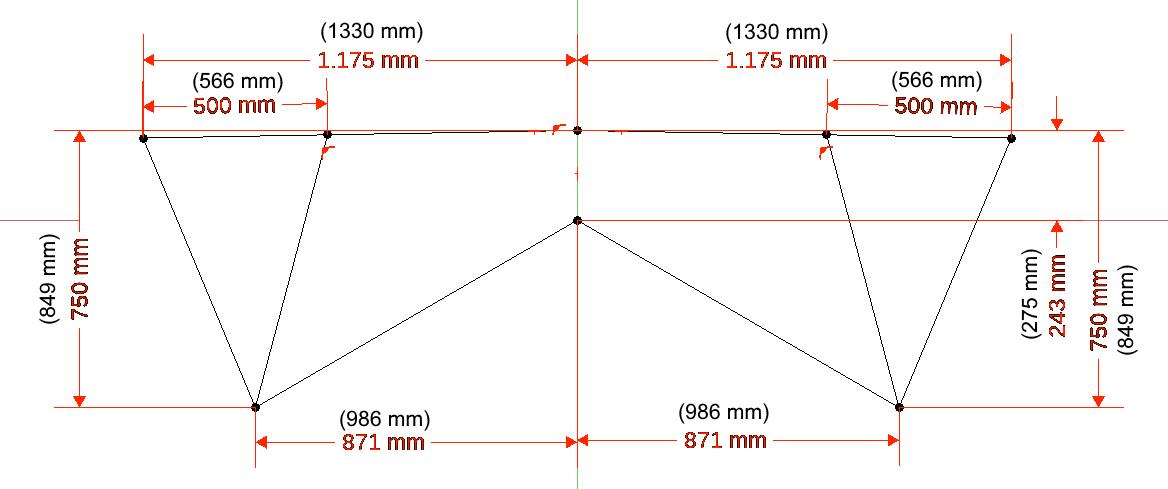

Ich habe einen 278 cm Rev , der fliegt noch sehr agil mit diesen Maßen .
Kannst du aber auch nur als Anhaltspunkt nehmen, der hat 90 cm lange Vertikale.
Gemessen habe ich ab den Nocken und ab der Leitkante.
Aber wie Chewie schon sagte , Knotenleitern dran und an die richtige Einstellung herantasten , ist ja keine gängige Größe , habe ich an meinem auch so gemacht.
Viel Erfolg

Ich habe die Knotenleitern gar nicht eingezeichnet, das sind nur die normalen Schlaufen, und wie gesagt nur als Anhaltspunkt.
Ich kenne keine Anleitung, ich mache das nach Gefühl/Erfahrung.

Hallo zusammen,
also vorweg - ich bin jetzt (noch) nicht 'der Crack' im Rev-Fliegen.

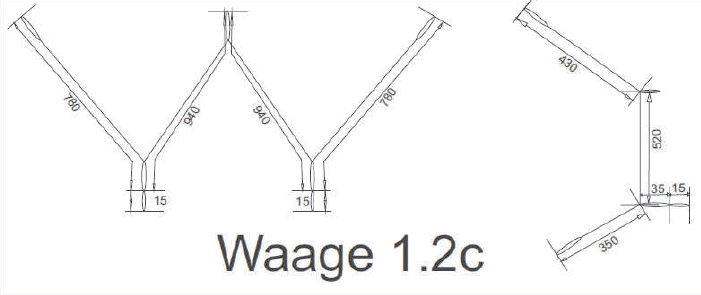

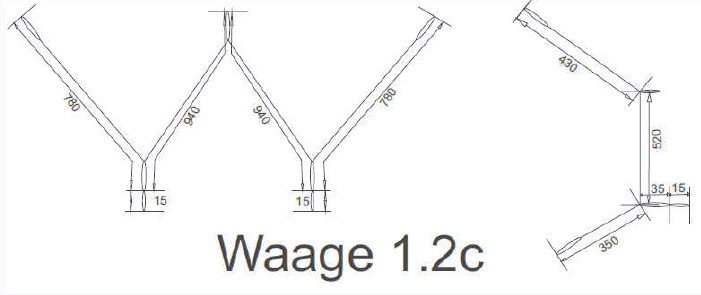

Ich hab sowohl einen verkleinerten mit 70cm-Stäben, also ca. 10% kleiner, als auch einen "vergrößerten" mit 82,5cm-Stäben gebaut. Ist dann meines Wissens ein 1.2er-Rev.
Bei beiden Varianten habe ich alle Waage-Schenkel strikt prozentual skaliert auf Basis der Maße, die ich aus dem 1.5er EXP rausgemessen habe.

Für mich fliegen sie genauso wie die Vorlage - der Original 1.5er Revolution EXP. Wobei natürlich durch die Größe nicht ganz genau so :))))

Viele Grüße
Stephan

mitchm :

da ich ja auch schon mehrere 4 Leiner selbst gebaut habe versuche ich es mal.

Ja, du kannst die einzelnen Leinen der Waage skalieren also mit dem Faktor um der der gebaute Kite größer ist malnehmen. Dann sollte das klappen.

Das mit der Knötcheleiter was chewbaka geschrieben hat würde ich auch auf jeden Fall machen und habe ich auch bei meinem ersten Stab 4 Leiner gemacht den ich selbst gebaut habe. Das hat wunderbar geklappt, so konnte ich ein wenig mit der Waage experimentieren und konnte den Drachen einfach und schnell so einstellen wie ich das haben wollte !

Also, nur Mut und dann schaffst du das !

Ario

Zitat von mitchm

Hallo allerseits,

ich habe hier im Forum den Beitrag von Hummerfischer gefunden, bei dem wohl ein REV von 79er Stäben auf 82,5er Stäben vergrössert wurde und so die Abschnitte der Waage "prozentual angepasst" wurden - so habe ich das zumindest verstanden. Wie diese Anpassung aber zustande kommt, konnte ich leider nicht ermitteln

Moin Michael, mit prozentualer Anpassung habe ich das Verhältnis von 79 zu 82.5cm Stab gemeint - 100 zu 104,4 - ich habe danach sowohl die Vertikalen als auch die horizontalen Längen der Waage verändert verändert - Schlaufen an den Endkappen und für die KnüpfPunkte der Leine habe ich nicht verändert. Bei 90cm stab währen das 100 zu 114 Gruß Frank

mitschm :

ja, wenn du punkt " 2 " änderst, ist der Hebel den die Griffe " machen " anders !

Bei den anderen Punkten änderst du die gesammte Symetrie der Waage. Das heißt gob kurvenradius, feinfüligkeit der Griffe, Durchbiegung der Leitkante und und und.

Mein Tip : wenn du knötchenleitern hast kannst du ja mit einem edding die " Grundeinstellung " makieren. Dann kannst du nach Lust und Laune mit den Punkten die du möchtest experimentieren. Sollte der Drachen dann so verstellt sein das nichts mehr geht, stellst du einfach wieder die " Grundeinstellung " ein und der Kite fliegt wieder !

Ario

Zitat von mitchm

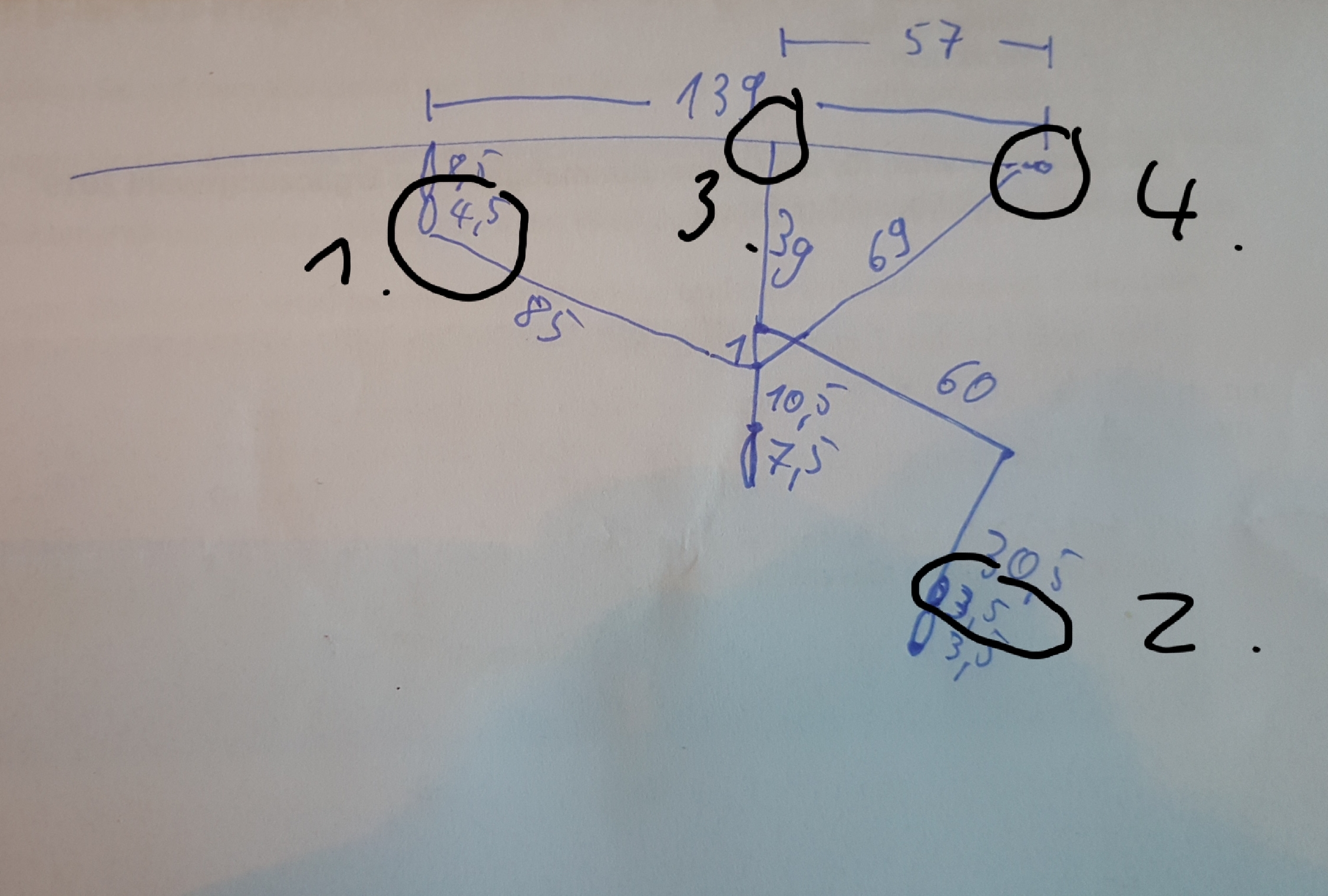

Was passiert beim Ändern an den Punkten 1, 3 oder 4 ?

das kann man nicht so einfach sagen. wie helge schon schrieb, sind es mehrere/viele änderungen, die durch
ändern eines waageteils bewirkst.
du bist jetzt halt im stadium der "neuentwicklung" eines drachens gelandet. anderst du nun noch das segelprofil
oder den schnitt, potentiert sich das ganze.
also einfach machen und probieren. das kann dann schonmal stunden auf der wiese brauchen, bis die optimale
einstellung gefunden ist.

Zitat von mitchm

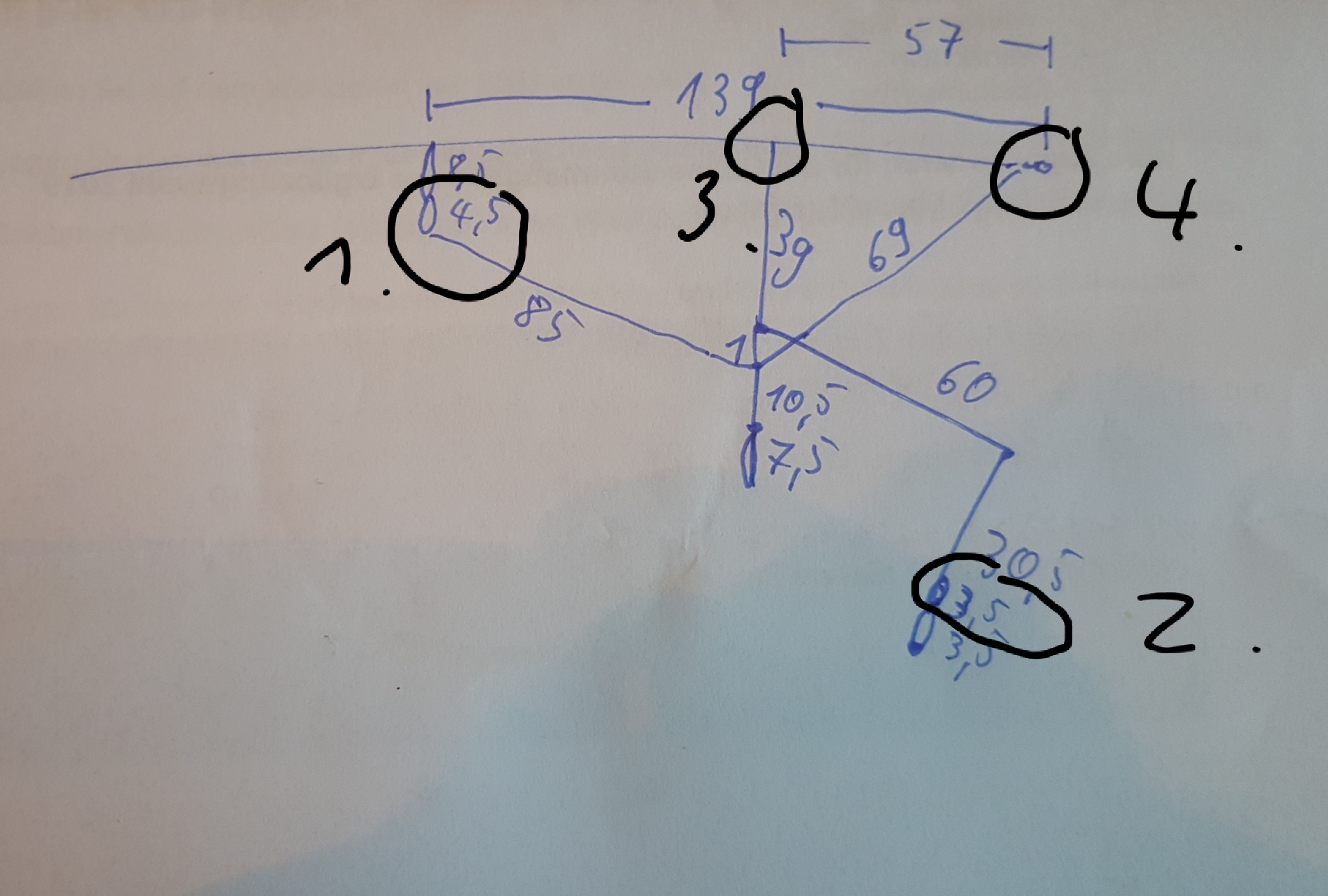

Was passiert beim Ändern an den Punkten 1, 3 oder 4 ?

1-3-4 beeinflusst primär die Durchbiegung der Leitkante.

So ganz grob, je mehr krumm desto mehr gemütlich meinem Empfinden nach.

Ein wenig müssen die aufeinander abgestimmt sein, also die Punkte, je nachdem, wie harmonisch man den Bogen haben möchte den die LK beschriebt....
das ergibt sich schlicht aus der Geometrie.... daher, Knotenleitern machens einfach zu experimentieren.

Möchte aber auch noch anmerken, entgegen manch anderen 2-leinigen Drachen.... fliegt ein Vierleiner erstmal mit fast jeder Waage, wenn die nicht komplett Grütze geknüppert ist.
