Hallo zusammen ich habe eine konstruktionstechnische Frage zu meinem neuen 4-Liner Project.

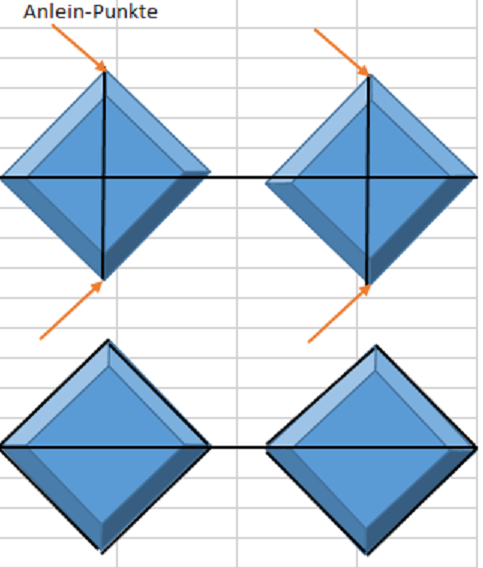

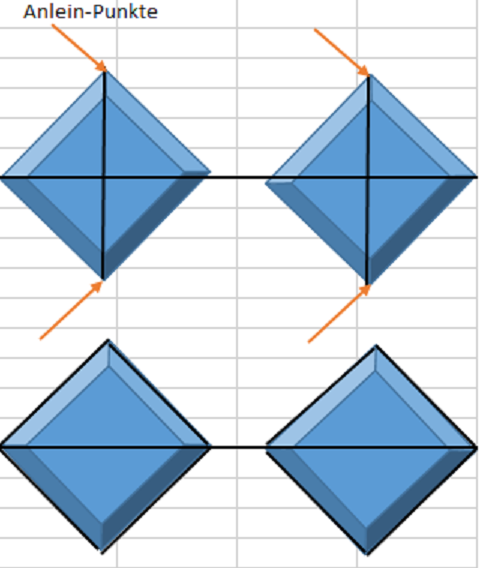

Ich will 2 quadratische Flächen aufgestellt auf einer starken Mittelachse symmetrisch anordnen.
Es stellt sich mir nur die Frage ob ich die Bestabung außen entlang der Flächen anbringen soll oder an den mittigen Diagonalen!
Die Frage richtet sich in Bezug auf die Flugeigenschaften nicht auf den Zug oder das Gewicht des Drachens. Generell verspreche ich mir daraus einen Drachen der sich mühelos um die X und Z Achse rotieren lässt und mit geeignetem Wind vielleicht sogar um die Y Achse.
Fragen zur Konstruktion eines Vierleiners (Twin)
-
Hallo Johanna,
Das was du bauen möchtest ist ein Twin .
Da gibt es hier im Forum und auch im Netz einige Infos zu. Beim Twin hast du nur einen Mittelstab und die zwei Vertikalen . Das ist vollkommen ausreichend.
Nutze mal die Suchfunktion und schau nach exotischen Vierleiner. Da sind einige aufgelistet mit Bildern . Unter anderem auch der Twin.LG Frank
-
-
-
@Dominiknz @Scanner
Könntet ihr hier mal aufräumen (abtrennen-verschieben), hab grad nur begrenzt Zugriff. -
@Dominiknz @Scanner
Könntet ihr hier mal aufräumen (abtrennen-verschieben), hab grad nur begrenzt Zugriff.Gerne.
Habe Deine Fragen in ein neues Thema verschoben @Johanna. -
Hallo Johanna
in Kite Plan Base finden sie auch 4 Liner wie der Twin. Nennt sich Mengue usw.
Grüße aus dem Vogelsberg
Helmut -
-
Danke für deine Antwort,
ich würde aber gerne auf eine Waage verzichten,
da (sollte der Prototyp zufriedenstellend fliegen) ich ein Segel habe mit 2 unterschiedlichen Drucken auf der Bauch- und Rückenseite und den Drachen gerne wenden würde.Was ich aber aus deinem Model mitnehmen kann,
ist die Idee zwei nicht verbundene Quadrate zu verwenden.
Somit kann in der Mitte des Stabes eine lockere Schlaufe als Anknüpfpunkt anbringen oder einen Kunststoff Ring. -

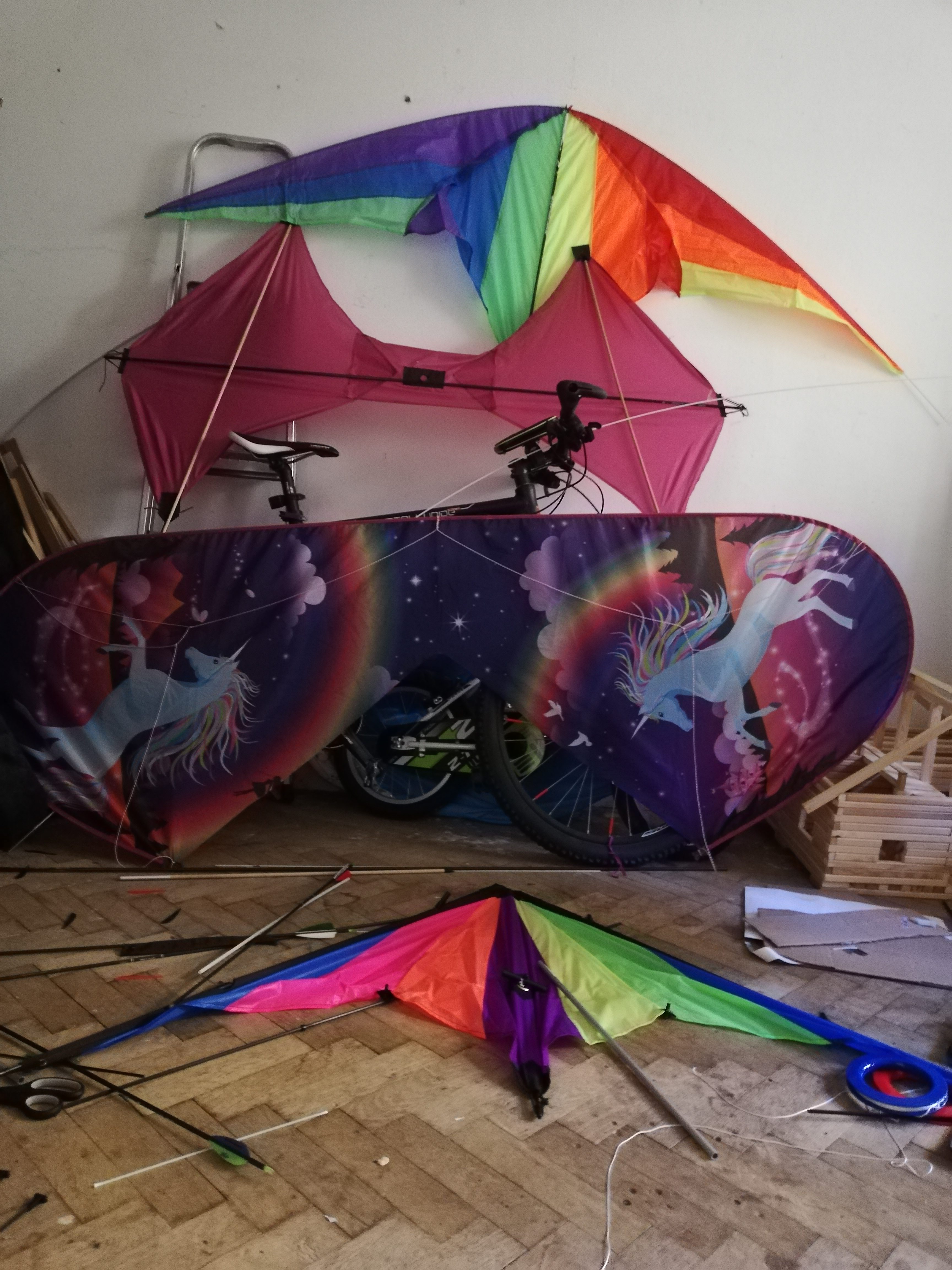

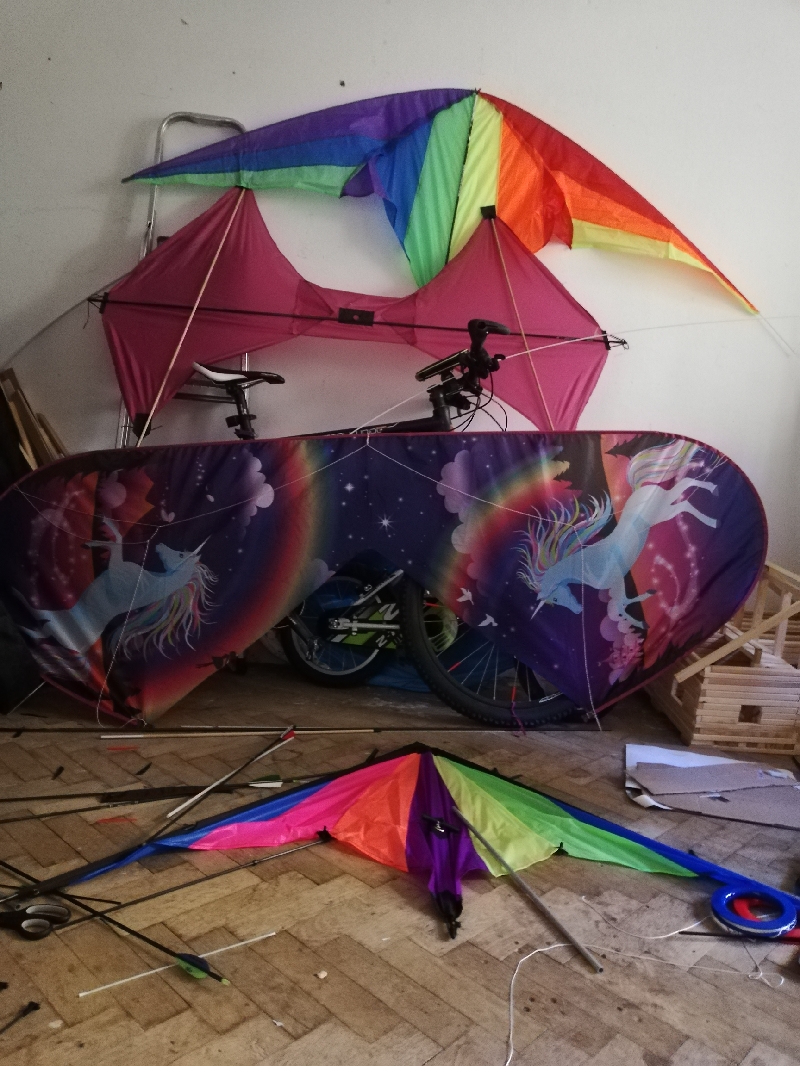

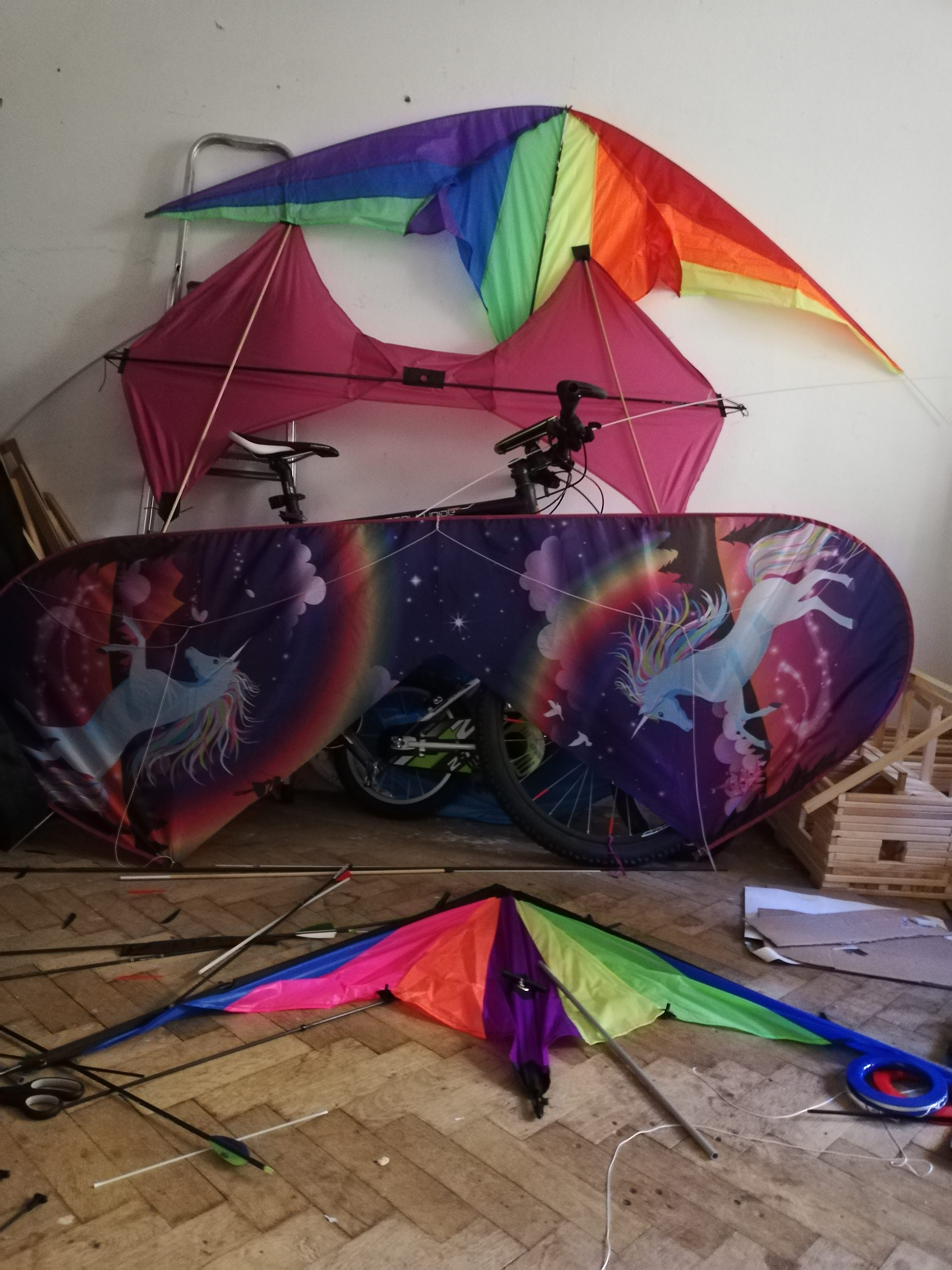

...habe auf eine Waage verzichtet und die Leinen direkt an die Nocken geknüpft.
Zum einen war das Flugverhalten mehr als unruhig (sicher auch meinen fehlenden 4Leinerflugskill geschuldet),
zum anderen hat sich der Mittelstab ordentlich durchgebogen...Das liegt aber zum großen Teil an der fehlenden Waage. Das Teil ist ja dafür da, die Kräfte auf die 4 Schnüre so zu verteilen, dass zum einem die Kontruktion, besonders die Stäbe, gleichmäßig belastet werden und zum anderen der Pilot bessere Kontrolle über das Fluggerät hat.
Du muss ja nicht gleich so was kompliziertes wie eine PAW Waage ranknüppern, aber eine simple Kraftverteilung um dein Gestänge zu schonen und in der Dimensionierung im Rahmen zu halten, wäre bestimmt sinnvoll.
Weiterhin viel Erfolg ...halt uns auf dem Laufenden. -
Das liegt aber zum großen Teil an der fehlenden Waage.
Danke,
dass ist mir durchaus bewusst,
nur mein Hirngespinst verlangt nach der Möglichkeit einer Rotation um alle 3 Achsen, also:
y-Achse wie bei yoyo,
x-Achse wie ein Spin/Propeller und
z-Achse also sozusagen eine Barrel RollAlso im übertragenen Sinn von Trickdrachen.
dementsprechend habe ich vor, später die Stäbe alle in den Stoff einnähen Bauch und Rücken sind mit Ausnahme des Motives symmetrisch und gleich aufgebaut.
Anknüpfpunkte an den Enden der Stäbe. Beim Wenden kreuzten sich zwar die Leinen und das hintere Motive kommt zum Vorschein aber es wird normal (spiegelverkehrt gesteuert) weitergeflogen.Das dabei keine Präzisionmaschine rauskommt, oder ich damit einen Rev Konkurrenz machen kann ist mir klar, … ein Hirngespinst eben!
-
Hallo Johanna
Ich habe mit dem Twin als 4 Leiner angefangen. Für mich war das eine Katastrophe im Vergleich zu den Revs die ich jetzt fliege. Unzählige Stäbe sind dabei drauf gegangen. -
Ich habe mal eine Twin von HQ geschenkt bekommen, der flog Scheisse, und das Starten geht viel schwieriger als bei einer herkömmlichen Rev. Form
-
-
-
-
-
