Bauplan Leponex 135 ( Speedkite )

also die Pfaff kann laminiertes Dacron, zwei Lagen aufeinander, also Vorder- und Rückseite Segel.
Kämpfe gerade mit meinen Nähten, auf der Hinterseite fühlen die sich so hart und schrummelig an, muss wohl die Fadenspannung sein.
Wie Ihr seht, ich bin noch dabei.
Habt Geduld mit mir und bald wird sicherlich wieder ein Drachen aus dem Ei schlüpfen, den ich dann für Euch ablichten und hier einstellen werde.
Hoffentlich wird es kein häßliches Entlein :O !!!
Fetten Wind Euch allen und Grüße aus dem Pott.

Steffen

so Segel ist fertig :H:
Nun die Frage- die Markierungen für die Ausschnitte, sind das die Mittelpunkte? Sprich Mittelpunkt in die Mitte des Ausschnitts der Schablone???

Danke und allen den fetten Wind den wir hier haben!!!

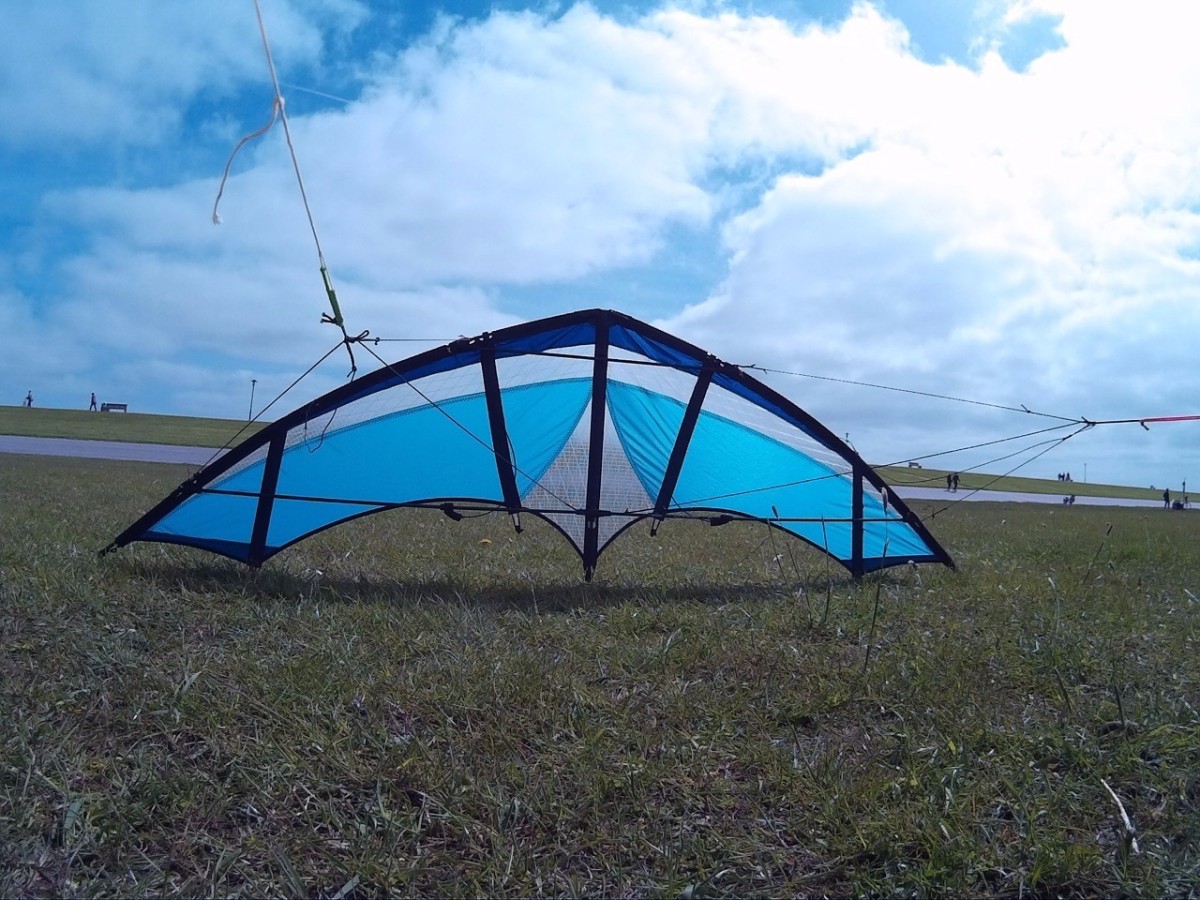

So Gemeinde, Drachenei ist geschlüpft und hört auf den wunderschönen Namen Leponex 135

Ein paar Kleinigkeiten müssen noch angepasst werden wie Spannen der Saumschnur usw. ...., dann gehen die Falten auch aus dem Drachengesicht!

DANKSAGUNG

- als erstes gilt mein Dank Marco- DANKE für Deine tolle Idee und die vorbildliche Supportleistung deinerseits ( spreche hiermit Lob und Anerkennung aus )
- DANK an alle die Licht in mein Dunkel gebracht haben und so viel Geduld mit mir hatten

WAS WERDE ICH BEIM NÄCHSTEN MAL BESSER MACHEN...

- mehr im Forum lesen
- öfter mehrmals über etwas nachdenken
- Drachenvorder- und Rückseite bei meinen Gedanken mehr beachten
- aus Liebe zu meiner Frau die Drachenwerkstatt ( Esszimmer ) öfter aufräumen

UND...

das nächste EI wird schon bebrütet ( seinen Namen hat es schon durch die Schale verraten, dazu aber später mal mehr in einem anderen Tröt )
- Editiert von Gojira am 15.08.2014, 20:41 -

ach ja- noch ganz vergessen

vielen DANK an die Fa. PFAFF !!! :H:

Glückwunsch zum fertigen Drachen.
:H:

Zitat

WAS WERDE ICH BEIM NÄCHSTEN MAL BESSER MACHEN.
...

Danke für Deinen Erfahrungsbericht.

gern geschehen!
Also war ja nun mein 2. Projekt und ich habe echt viel gelernt.
Geht halt nix über learning by doing und nochmals DANK an die Leute hier.

Grüße aus dem Pott

Steffen

Optisch macht er einen guten Eindruck.
Jetzt geht es ans Einfliegen .... die Waage ist extrem sensibel und nervig einzustellen.
Viel Erfolg. Nehme Dir einen Statthalter mit.
Gruß, Jörg

Hallo,

leider sind sämtliche Pläne Off könte man die wieder On Stellen ?

LG
Micha

Ich würde mich auch sehr über das Zusenden der Schablonen und Anleitungen freuen. Die Links sind ja leider immer noch "kaputt"

Ich hätte auch gerne die Pläne für das schöne Gerät. Plus Materialliste. Ehh und den Rest ;-).. Jemand würde mich sehr glücklich damit machen

LG Anders

also wer Interesse an den Plänen hat, möge mir seine mailadresse mit aussagekräftigem Text senden.
Marco hat mir die Pläne auch per mail gesendet.

dann mal los Ihr Verrückten!!! :L

Grüße aus dem Pott

Steffen

Warum wurde der Plan und der Rest überhaupt rausgenommen?

Bei mir stand eine Reparatur ins Haus.
Ich hatte ja vor einiger Zeit einen falsch skalierten Leponex von Rix (Stefan) hier aus dem Forum geschenkt bekommen.
Nach einigen Tüfteleien an der Waage flog er jetzt auch richtig gut.
Leider war beim letzten Ausflug das 75er Mylar an einigen Stellen an den Leitkanten eingrissen.
Ich habe mich dann ran gemacht, den Vogel wieder auf Vordermann zu bringen.
Mit dem Ergebnis bin ich echt zufrieden ... im Flug muss er sich natürlich noch beweisen.

Teile des Mylars habe ich durch dunkel blaues Polyant ersetzt.
Das ganze war extrem aufwändig ... ich hätte nie gedacht, dass da so viel Zeit reinfließt.
Die Schablonen waren die größte Herausforderung: eine Schneide-Schablone fürs Mylar, eine für das Polyant,
inkl. Berücksichtigung der 6mm Überstand !
Mit allem sind da locker 15 Stunden Arbeit rein geflossen.
Die langen Segellatten habe ich jetzt mit HQ Connectoren auf den LKs abgefangen.
Außerdem sind die langen Segellatten nun aus 3mm GFK - das Segel formt sich so schon ohne Wind gut aus.
Ich bin froh, dass das schöne Geschenk von Stefan wieder betriebsbereit ist.
Gruß, Jörg

Am laaaangen Wochenende konnte ich meinen reparierten Leponex 160 endlich mal bei passendem
Wind ordentlich testen:

Er fliegt fantastisch - die Reparatur und der damit verbundene Zeitaufwand haben sich definitiv gelohnt.
Ehrlich gesagt: Die Veränderungen (Polyant an der Leitkante, Aufnahmen für die inneren Segellatten an den LKs, dünnere Segellatten)
tuen ihm sogar richtig gut. Der Leponex lässt sich einfacher starten, zuckt kein Bisschen mehr und ist deutlich unzickiger
vom gesamten Flugverhalten.

Gruß, Jörg

Freut mich, dass er wieder fliegt, Jörg!

Hier noch ein Video vom vergangenen Wochenende:

Gefilmt mit Brustgurt.

Gruß, Jörg

Sieht nach mächtig Spaß aus, Jörg.

Gibts die Dateien aus dem Ausgangspost noch woanders? Die links funktionierten nicht mehr.

Schreibe mal Marco an, der schickt Dir dann den Bauplan per PDF.

Hab ihn schon, danke @Nasenbaer0815
